المواصفات
| السلسلة | سلسلة DN71 |
| رمز الصنف | DN71431 |
| الوصف | مقبس 15A مع مفتاح وإشارة نيون (دبوس دائري BS 546) |
| تصنيف المقبس | 15A / 250V~ |
| معيار المقبس | BS 546 (3 مسامير دائرية) |
| نوع المفتاح | SP (قطب واحد) مع مؤشر نيوني |
| الأسواق المستهدفة | جنوب أفريقيا، الهند، دول الكومنولث السابقة |
| خيارات اللوحة الأمامية | PC / Tempered Glass / Aluminum |
| القاعدة | الكمبيوتر الشخصي |
| خيارات اللوحة الوسطى | فولاذ / فولاذ مغطى بالبلاستيك |
| تلامس المفتاح | نحاس أحمر، نقطة اتصال من سبيكة فضية Φ3.0×25مم |
| تلامس المقبس | نحاس فوسفوري 0.7 مم, ، هيكل نحاسي متكامل |
| تشطيب السطح | طباعة جلد الأطفال — سلس للغاية، مقاوم لبصمات الأصابع، سهل التنظيف |
| المعيار | معيار IEC |
| الضمان | 12 سنة |
| الألوان المتوفرة | أبيض / ذهبي / رمادي / أسود |
| الأبعاد | ارتفاع 88مم × عرض 86مم |
| الحد الأدنى للطلب | حاوية 20GP |
| التعبئة والتغليف | قطعة واحدة في كيس بلاستيكي | 10 قطع في صندوق داخلي | 100 قطعة في كرتون خارجي |
مقبس دائرية 15A BS 546 مقابل مقبس مربع 13A BS1363 — معياران بريطانيان لتطبيقات مختلفة
| الميزة | DN71431 مقبس دائرية 15A | مقبس مربع قياسي 13A |
|---|---|---|
| المعيار | BS 546 — 3 دبابيس دائرية كبيرة | BS1363 — 3 دبابيس مستطيلة |
| تصنيف التيار | 15A — دوائر الأجهزة المخصصة | 13A — دائرة رئيسية للاستخدام العام |
| سمك الاتصال | 7 مم نحاس فوسفوري — للاستخدام الثقيل | 6 مم نحاس فوسفوري — للاستخدام القياسي |
| الأسواق الرئيسية | جنوب أفريقيا، الهند، دول الكومنولث السابقة | المملكة المتحدة، أيرلندا، الشرق الأوسط، دول مجلس التعاون الخليجي، ماليزيا |
سطح طباعة جلد الأطفال — تجربة لمسية مميزة من DN71
| تشطيب | معالجة طباعة جلد الأطفال |
|---|---|
| لوحة PC | بولي كربونات شفاف عالي مستورد مع طباعة جلد الأطفال — سلس للغاية، مقاوم لبصمات الأصابع، وسهل التنظيف بشكل استثنائي. |
| Tempered Glass | زجاج مقسى لامع مع طباعة جلد الأطفال — سطح عاكس فاخر يقاوم البقع ويشعر كأنه حرير عند اللمس. |
| Brushed Aluminum | ألمنيوم مصقول مع طباعة جلد الأطفال — جمالية صناعية معدنية مع لمسة ناعمة وسلسة بشكل غير متوقع. |

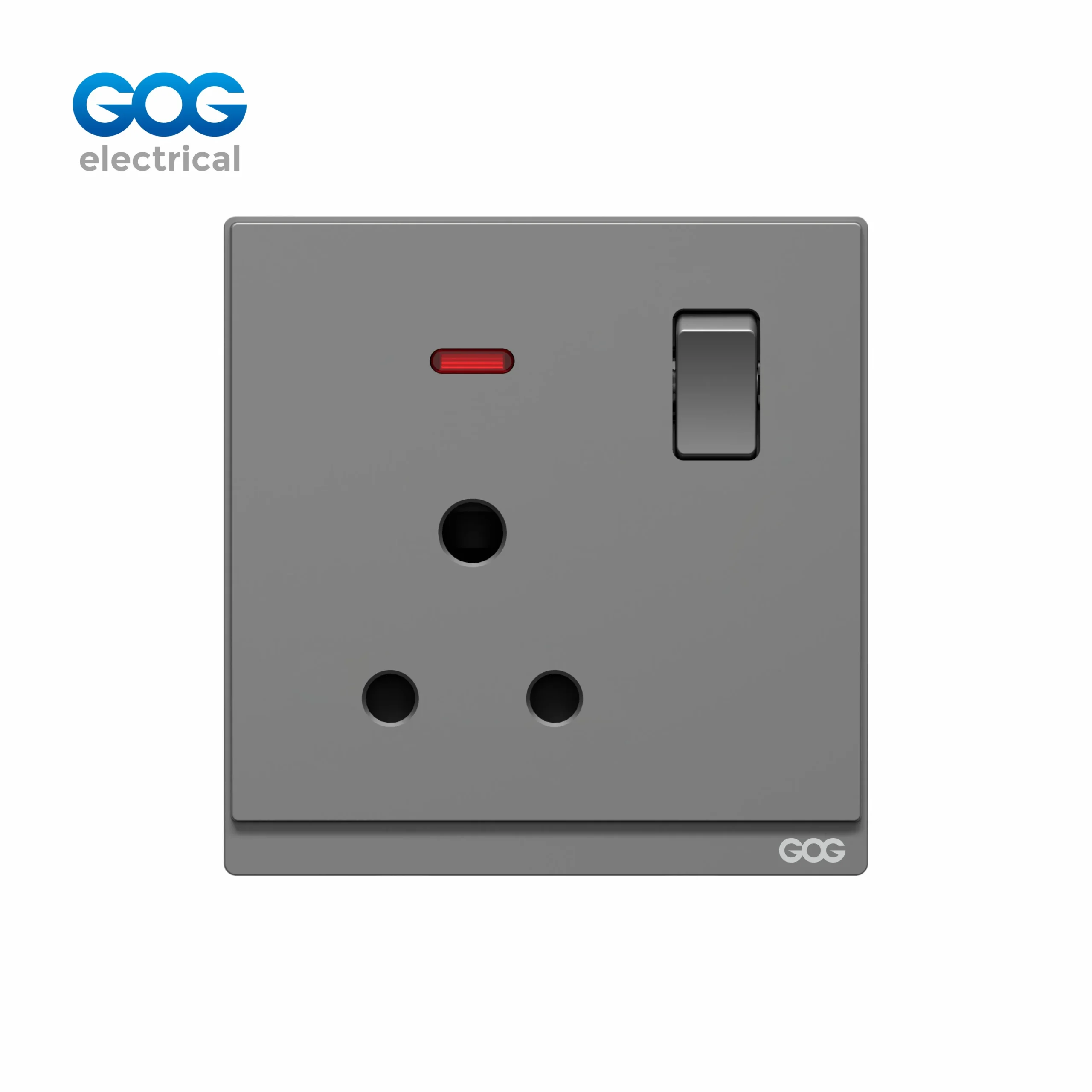

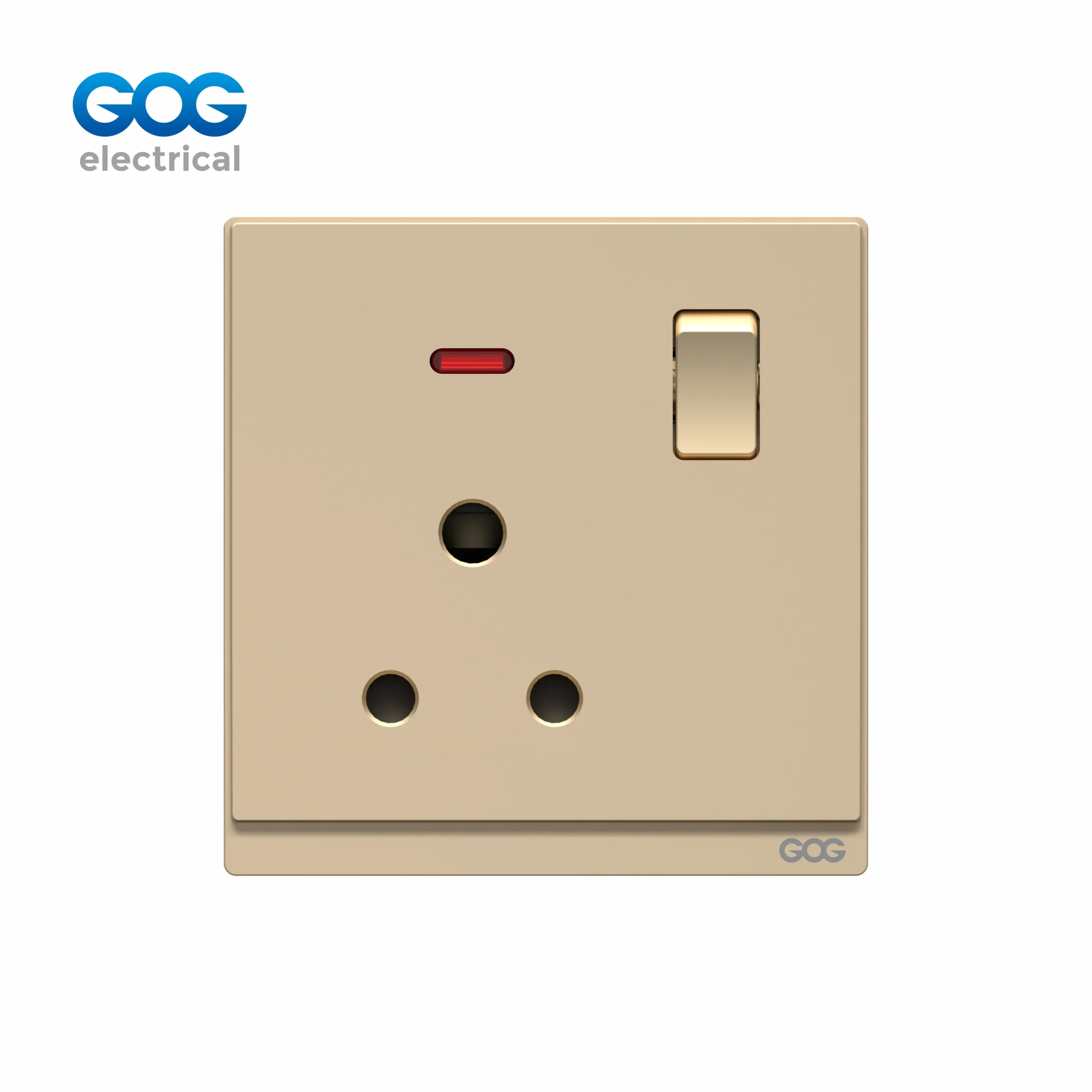

مقبس حائط دائرية BS 546 مع إشارة نيون لجنوب أفريقيا والهند نموذج 15A
DN71431 هو مقبس 15A مع مفتاح يتوافق مع معيار BS 546 – وهو أول مواصفة بريطانية للدبابيس الدائرية التي لا تزال قيد الاستخدام اليوم في جنوب أفريقيا والهند وبعض دول الكومنولث السابقة. يتكون هذا المقبس من مقابس دائرية 15A، تتميز بفتحات دائرية كبيرة بالإضافة إلى عناصر اتصال قوية بسمك 0.7 مم من مادة فوسفورية تهدف إلى استيعاب نوع أكبر من دبابيس BS 546. تصنيف المنتج 15A هو معيار شائع في حالة دوائر الأجهزة التي تتميز بسخانات المياه، وأجهزة التكييف، والأجهزة المنزلية، والمعدات الصناعية حيث لا تلبي المقابس التقليدية 13A المتطلبات المحددة أو لا يمكن استخدامها بسبب عدم التوافق. يتميز بمفتاح صخري يحتوي على إشارة نيون تعكس حالة عمل المقبس. يمكن تصنيع المنتج من ثلاثة أنواع من التشطيبات – بولي كربونات، زجاج مقسى، وألمنيوم مصقول، مرتبط بتصميم النموذج وزخرفته.
حيث نقوم بتصنيع المنتجات بأنفسنا، لا نعتمد على الوسطاء، مما يمكننا من تقديم بعض من أفضل الأسعار بالجملة. يمكن وضع علامتك التجارية على أي من مواد اللوحة، ومنتجات سلسلة DN71 مضمونة لفترة 12 عامًا.
اتصالات نحاس فوسفوري بسمك 0.7 مم — مصممة لدورات 15A المخصصة
تحتوي مقابس النماذج الجنوب أفريقية والهندية على اتصالات مصنوعة من برونز فوسفوري بسمك 0.7 مم. الاتصالات أكثر سمكًا من الاتصالات 0.6 مم الموجودة في التطبيق النموذجي لمقبس 13A لأنها يمكن أن تتحمل حملًا مستمرًا أكبر (15A) لدورات الأجهزة المخصصة. على سبيل المثال، في المنطقة الجنوب أفريقية حيث يتم تركيب سخان مياه كهربائي أو في دوائر تكييف الهواء الهندية، سيكون المقبس قادرًا على الحفاظ على تيار قريب من التيار المصنف لفترة طويلة. برونز الفوسفور أفضل بكثير من حيث قوة الاتصال والمقاومة، بينما تتدهور الاتصالات العادية مع مرور الوقت وتزداد مقاومتها.
مطابقة سلسلة DN71 — مقبس دائرية 15A
إن مقبس الحائط بتقنية طباعة جلد الأطفال الذي لديه سعة 15A ينتمي إلى مجموعة منتجات DN71. تأتي تقنية طباعة جلد الأطفال في لوحة بأبعاد 88 × 86 مم، وتستخدم في التركيبات التابعة لمجموعة DN71 بما في ذلك مفاتيح DN71، ومقابس 13A، ومقابس MF، وعوازل DP. DN71431 هو مقبس يحتوي على دبوس دائري ولديه القدرة على العمل مع دبابيس DN71 13A المربعة ومفاتيح DN71. الأنواع الأربعة من التشطيبات المتاحة لهذا المقبس هي الأبيض، والذهبي، والرمادي، والأسود، والتي مصنوعة من ثلاثة مواد للوح توفر جمالية متطابقة لجميع لوحات المقابس.
قم بتخزين هذا المقبس المتSwitch 15A BS 546 بسعر المصنع
لوحة من PC أو زجاج مقسى أو ألمنيوم بتشطيب طباعة جلد الأطفال. مقبس دائري 15A مع مؤشر نيون للأسواق في جنوب أفريقيا والهند ودول الكومنولث. علامة تجارية OEM، تعبئة مخصصة، ضمان لمدة 12 عامًا مشمول. إمدادات على مستوى الحاويات متاحة. اتصل بنا للحصول على عرض أسعار بالجملة.
معتمد من IEC • توريد حاوية 20GP • شحن عالمي
توريد مباشر من المصنع لشركاء الجملة وOEM
مصدرك لمقابس مفاتيح كهربائية 15A BS 546 ذات دبابيس دائرية لجنوب أفريقيا والهند
يأتي مقبس DN71431 15A مع مقبس دائري خاص BS 546 مخصص لجنوب أفريقيا والهند ودول الكومنولث القديمة التي تستخدم عادةً المقابس ذات الدبابيس الدائرية لدورات معينة. الموصلات النحاسية الفوسفورية التي تبلغ سماكتها 0.7 مم مع تصنيف 15A تستخدم بشكل خاص في معدات سخانات المياه، ومعدات تكييف الهواء، وجميع أنواع أجهزة المستودعات. هناك ثلاثة أنواع من تكوينات اللوحة الأمامية - PC، زجاج مقسى، وألمنيوم مصقول - تساعد في تحديد مجموعة النماذج من الإصدارات الرخيصة إلى الأكثر تكلفة. سيتم وضع الأجهزة بالقرب من مقابس DN71 13A BS1363 ذات الدبابيس المربعة مما يمكن من تلبية جميع متطلبات العملاء فيما يتعلق بتوفير أنواع المقابس البريطانية. فيما يتعلق بالعلامة التجارية، يمكن للموردين الحصول على منتجاتهم بعلامتهم التجارية إما باسمهم أو باسم شركتهم أو باستخدام تصميم عبوة مخصص آخر.
BS 546 15A دبوس دائري مقابل BS1363 13A دبوس مربع: اختيار المقبس المناسب لجنوب أفريقيا والهند
دليل عملي لتحديد مقابس الدبوس الدائري 15A للدورات المخصصة للأجهزة في التركيبات الكهربائية في جنوب إفريقيا والهند ودول الكومنولث.
أين يتطلب وجود مقبس دبوس دائري 15A؟
مقبس الدبوس الدائري 15A DN71431 مناسب للدورات المخصصة للأجهزة في البلدان التي لا تزال تعتمد على BS 546 كمعيار توصيل رسمي. في جنوب إفريقيا، تم فرض استخدام مقابس BS 546 15A في حالة سخانات المياه، وأجهزة الطهي، ومكيفات الهواء، وتطبيقات الصناعة. في الهند، لا يزال يُرى BS 546 غالبًا بالاقتران مع المعيار الأحدث IS 1293. لا يمكن لمقابس 13A BS1363 دعم المقابس الدائرية لأنها تستوعب فقط المقابس المربعة التي لا تكفي لدورات 15A.
دبوس دائري 15A مقابل دبوس مربع 13A - لماذا توجد معياران؟
يُعترف بـ BS 546 كمعيار بريطاني أولي ويستمر كمعيار وطني عبر جنوب إفريقيا والهند ومناطق مختلفة من كل من إفريقيا وآسيا. لاحقًا، قدم BS 1363 بعض التحسينات على المعيار الأصلي وقد تم استخدامه في المملكة المتحدة ومع الشركاء. لا يمكن استخدام المعيارين معًا حيث لا يمكن لمقابس BS 1363 أن تناسب مقبس BS 546 والعكس صحيح. في سيناريو تصدير السلع إلى الهند أو جنوب إفريقيا، يجب استخدام مقبس BS 546 15A فقط في الدورات المخصصة للأجهزة. يساعد DN71431 في إنتاج معيار لوحة الطباعة بلمسة جلد الطفل DN71.
Panel Material Selection — PC, Glass, or Aluminum?
PC مع طباعة جلد الطفل: خيار اقتصادي يقدم لمسة أنيقة. جميع المنتجات مصنوعة من الزجاج المقسى مع طباعة جلد الطفل. المنتجات المصنوعة من الزجاج المقسى تعطي مظهرًا مصقولًا يمكن استخدامه في المشاريع السكنية الفاخرة والضيافة. المنتجات المصنوعة من الألمنيوم المصقول مع طباعة جلد الطفل: تبدو المنتجات معدنية ولكن لها ملمس ناعم، الأفضل للأغراض التجارية والصناعية. جميع المنتجات الثلاثة تحتوي على قابس يعمل مع مقبس 15A.
الأسئلة المتكررة
ما هو مقبس الدبوس الدائري 15A مع مفتاح؟
تم تطوير مقبس الدبوس الدائري 15A BS 546 لتوفير موصل طاقة من نوع 15A وفقًا لمواصفات موصلات الدبوس الدائري البريطانية. يبدو أن المخرج هو من نوع DN71431 الذي يأتي مع لمسة جلد الطفل. يحتوي هذا المقبس المحدد على ثلاثة ثقوب لدبابيس 15A الدائرية، وآلية تبديل، ومؤشر نيون. معيار BS 546 شائع جدًا في استخدام الدورات الكهربائية المخصصة الموجودة في جنوب إفريقيا والهند ودول أخرى.
ما الفرق بين مقبس 15A ذو الدبوس المستدير ومقبس 13A ذو الدبوس المربع؟
مقبس 15A ذو الدبوس المستدير (DN71431) الذي يتوافق مع BS 546 حيث يحتوي على ثلاثة دبابيس مستديرة كبيرة مصنفة لـ 15A لدورات الأجهزة المخصصة مثل السخانات، وتكييف الهواء، وأفران الطهي. مقبس 13A ذو الدبوس المربع يتوافق مع BS 1363 ويتكون من ثلاثة دبابيس مستطيلة مصنفة لـ 13A لدورات الدائرة العامة. هذان المقبسان غير قابلين للتبادل حيث لا يمكن توصيل قابس نوع واحد في مقبس النوع الآخر.
هل هذا المقبس 15A مناسب للسوق الجنوب أفريقي؟
تم تصنيع DN71431 كمقبس حائط 15A وفقًا لمعيار BS 546 وموافق عليه للاستخدام في جمهورية جنوب أفريقيا. في البلاد، يتطلب معيار الأسلاك المعروف باسم BS 546 استخدام جميع مقابس الدبوس المستدير 15A في دائرة إمداد مباشرة، مثل الطهي، وتسخين المياه أو تشغيل وحدة تكييف الهواء، بالإضافة إلى العديد من المعدات الصناعية. الاتصالات المصنوعة من النحاس الفوسفوري بسمك 0.7 مم قادرة على التعامل مع تيارات 15A طويلة الأمد التي تتطلبها تلك التطبيقات. يوفر مفتاح النوع الصخري مع ضوء نيون للمستخدمين العزل المحلي الضروري.
ما هي المواد المتاحة لهذا المقبس 15A ذو الدبوس المستدير؟
هناك ثلاث خيارات لواجهة مقبس التبديل 15A من سلسلة DN71، كل منها مصنوع بتقنية طباعة جلد الطفل: المادة الشفافة الاقتصادية والمتينة (تشعر بالنعومة عند اللمس)، والزجاج المقسى (الذي يتميز باللمعان والفخامة مع خاصية مقاومة بصمات الأصابع). أخيرًا، يأتي الألمنيوم المصقول (جمالية معدنية مع نعومة غير متوقعة عند اللمس) في ثلاث مواد. جميع هذه العناصر الثلاثة لها نفس الحجم بالضبط 88×86 مم وتم تصنيعها وفقًا لمعيار BS 546.
