المواصفات
| السلسلة | سلسلة DN71 |
| رمز الصنف | DN71327 |
| الوصف | مفتاح مزدوج القطب بقدرة 45A (عازل DP) |
| نوع المفتاح | قطب مزدوج (DP) — يقطع كل من الحي والمحايد |
| التيار / الجهد | 45A / 250V~ |
| خيارات اللوحة الأمامية | PC / Tempered Glass / Aluminum |
| القاعدة | الكمبيوتر الشخصي |
| خيارات اللوحة الوسطى | فولاذ / فولاذ مغطى بالبلاستيك |
| تلامس المفتاح | نحاس أحمر، نقطة اتصال من سبيكة فضية Φ3.0×25مم |
| تشطيب السطح | طباعة جلد الأطفال — سلس للغاية، مقاوم لبصمات الأصابع، سهل التنظيف |
| المعيار | معيار IEC (دول المعيار البريطاني) |
| الضمان | 12 سنة |
| الألوان المتوفرة | أبيض / ذهبي / رمادي / أسود |
| الأبعاد | H 88mm × W 86mm (صندوق خلفي بمعيار بريطاني) |
| الحد الأدنى للطلب | حاوية 20GP |
| التعبئة والتغليف | قطعة واحدة في كيس بلاستيكي | 10 قطع في صندوق داخلي | 100 قطعة في كرتون خارجي |
45A DP مقابل 20A DP — عندما تحتاج إلى سعة تيار إضافية
| الميزة | DN71327 (45A DP) | DN71324 (20A DP) |
|---|---|---|
| تصنيف التيار | 45A — حتى ~11 كيلوواط عند 240 فولت | 20A — حتى ~4.8 كيلوواط عند 240 فولت |
| الاستخدام النموذجي | مكيفات الهواء، مواقد كهربائية، دشات، سخانات صناعية | سخانات المياه، سخانات الغمر، الأجهزة الثابتة في المطبخ |
| قاطع الدائرة | دوائر 32A أو 40A أو 45A | دوائر 16A أو 20A |
| لوحة | نفس لوحة طباعة جلد الأطفال الرفيعة 88×86 مم | نفس لوحة طباعة جلد الأطفال الرفيعة 88×86 مم |

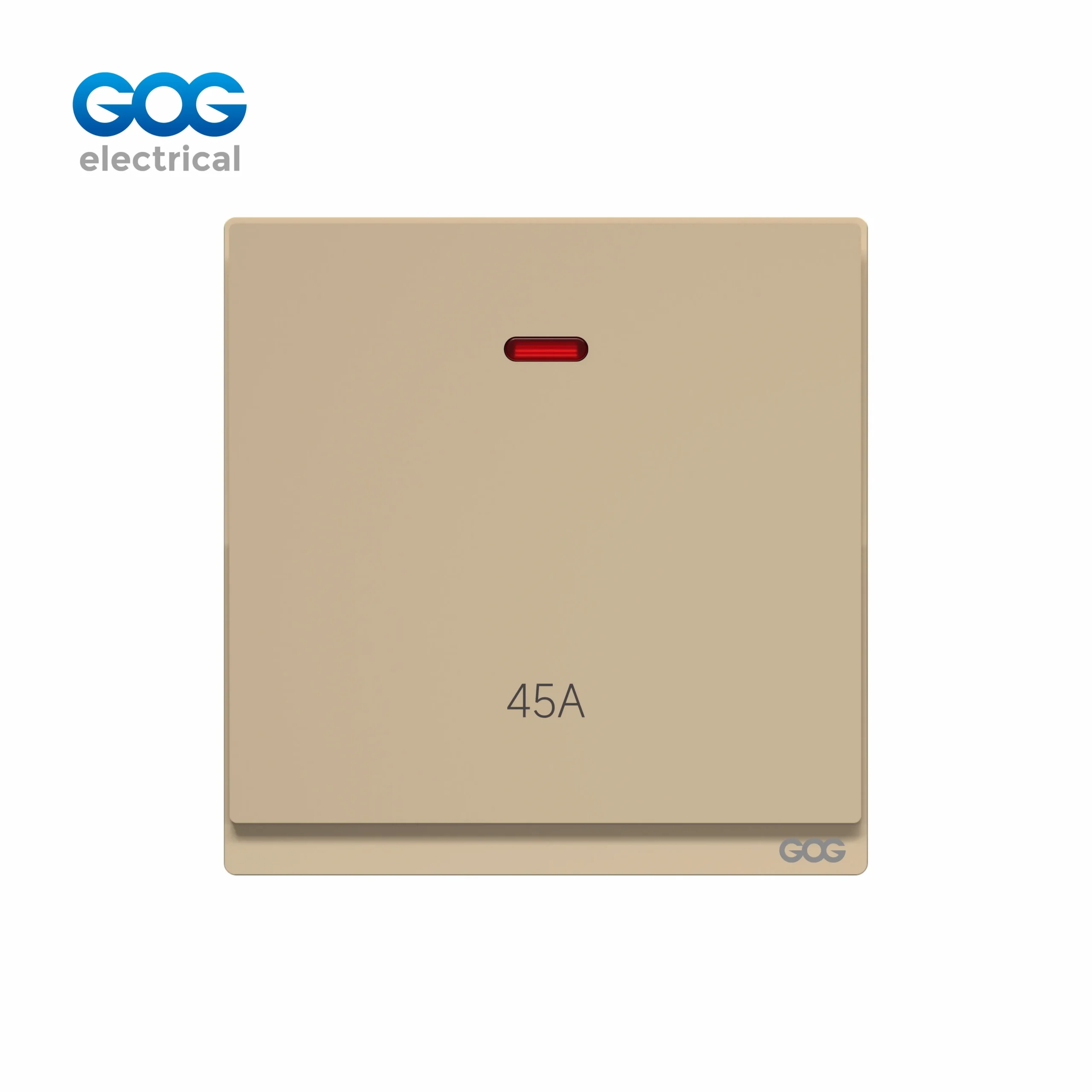

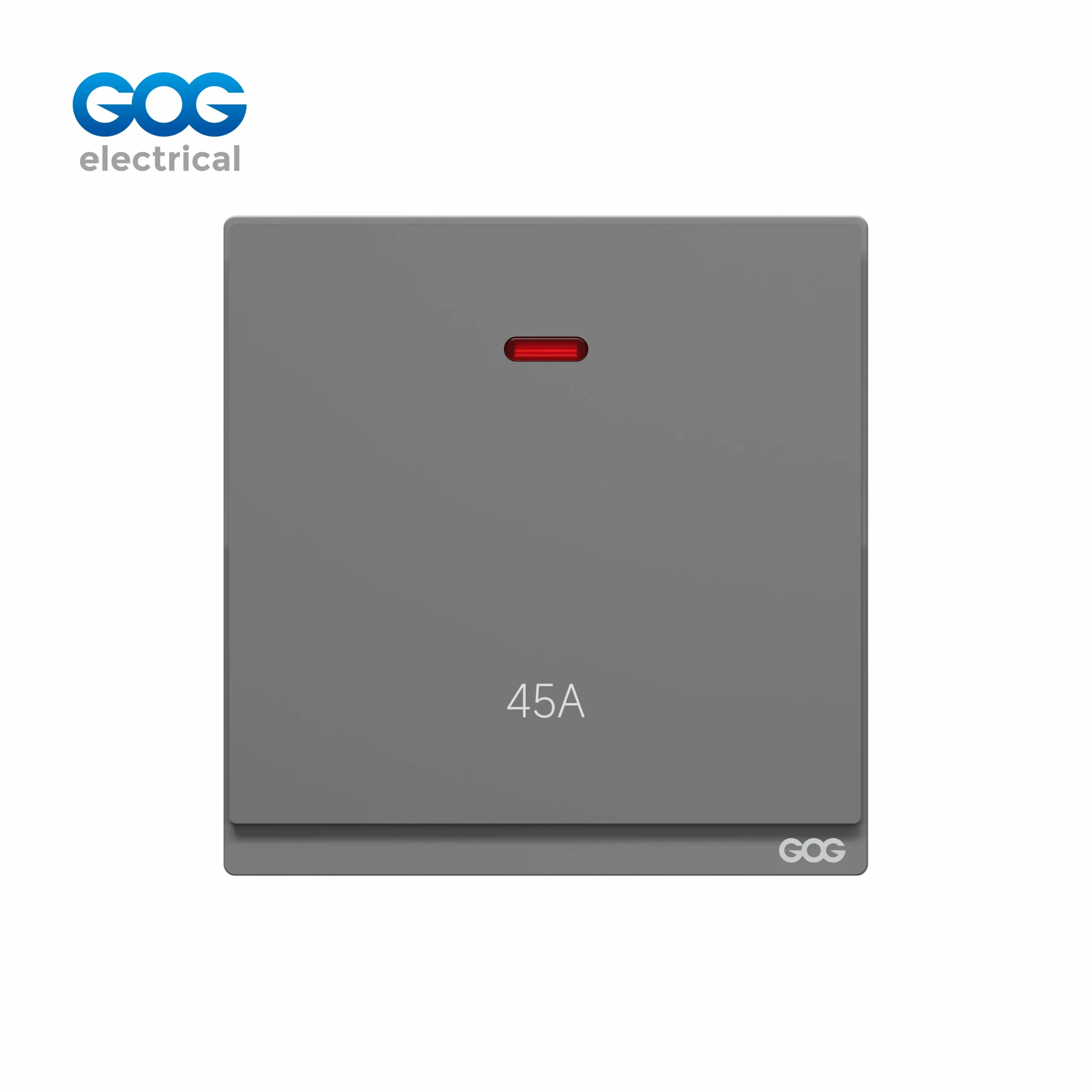

مفتاح مزدوج القطب رفيع لطباعة جلد الأطفال لمكيفات الهواء مع تشطيب من 3 طوابق
DN71327 هو نوع من المفاتيح المعروف باسم مفتاح مزدوج القطب بقدرة 45A وفقًا لمواصفات المعايير البريطانية، والذي تم تصميمه خصيصًا لدارات الأجهزة الثابتة ذات الطاقة العالية المستخدمة في القطاعات السكنية والتجارية. هذا المفتاح لمكيف الهواء وعازل DP بقدرة 45A مثالي للاستخدام في الأجهزة التي تتبع لوائح الأسلاك التي تتطلب نقاط عزل وفصل محلية للأجهزة ذات متطلبات الطاقة تصل إلى 45A والتي تتطلب الاستخدام في مكيفات الهواء ذات الطاقة العالية، والمواقد الكهربائية، والدشات الفورية، ومعدات التسخين الصناعية. يختلف عن مفاتيح العزل التقليدية بقدرة 45 أمبير التي تكون غالبًا ضخمة وكبيرة الحجم، فإن تصميم DN71327 متقدم وأنيق للغاية مع مظهر يحمل طباعة جلد الأطفال DN71 عليه لتحويله إلى لوحة رفيعة للغاية بحجم 88×86 مم متاحة في ثلاثة أنواع مختلفة من المواد الفاخرة التي تشمل PC، والزجاج المقسى، والألمنيوم المصقول. يتم استخدام جهات الاتصال النحاسية الحمراء جنبًا إلى جنب مع سبيكة الفضة Φ3.0×25 مم لتبديل موثوق بقدرة 45A. يمكن أن تكون الألواح الوسطى لـ DN71327 مصنوعة إما من الفولاذ أو الفولاذ المطلي بالبلاستيك مما يمنحها قوة هيكلية. هذا المنتج هو منتج معتمد وفقًا لمعايير IEC ويأتي مع ضمان أنيق لمدة حوالي 12 عامًا.
يتم تصنيعنا في المصانع مباشرة بأسعار جملة تنافسية، مع علامة OEM على أي مادة للوحة. تقدم سلسلة DN71 ضمانًا لمدة 12 عامًا.
آلية 45A DP — عزل كامل لدارات الطاقة العالية
يتم بناء العازل المزدوج النحيف 45A بنظام اتصال نحاسي يستخدم نقطة سبيكة فضية بحجم Φ3.0×25 مم. هذه الوحدة فعالة مع الطاقة الكبيرة للقوس الكهربائي التي ترافق التبديل عند 45A بينما تظل مدمجة، حيث تقيس 88×86 مم مثل الأجهزة الأخرى في عائلة DN71. يضمن الجهاز المزدوج القطب قطع كل من الأسلاك الحية والمحايدة عن بعضها البعض، مما يلبي لوائح التركيب الكهربائي التي تتطلب فصل معدات التكييف والطباخات وغيرها من الأجهزة ذات الطاقة العالية عن الشبكة في أوقات الذروة. عند اختيار العازل، يمكننا استخدام العازل 45A فقط إذا كانت أجهزة الدائرة من الأنواع 32A أو 40A أو 45A مصنفة، لأن استخدام 20A ليس آمناً أو صحيحاً. يضمن الطباعة الخاصة على سطح الجهاز أن تبدو جميع الأجهزة نظيفة دون أي أثر لبصمات الأصابع. يتم بناء اللوحة الوسطى من قطعة من الفولاذ أو الفولاذ المغطى بالبلاستيك مما يجعل الجهاز أقوى.
مطابقة سلسلة DN71 — عازل مزدوج القطب 45A
تتضمن سلسلة DN71، مفاتيح 45A DP بطباعة جلد الأطفال بحجم 88×86 مم، وتستخدم ثلاثة أنواع من المواد الفاخرة لواجهاتها، وتأتي بأربعة تشطيبات لونية مختلفة تماماً مثل مفاتيح الإضاءة والمقابس DN71. يمثل مفتاح الطاقة 45A تحولاً بعيداً عن المظهر “الكلاسيكي”.
قم بتخزين مفتاح DP 45A وفقاً للمعايير البريطانية بأسعار المصنع
لوحة من PC أو زجاج مقسى أو ألمنيوم بتشطيب طباعة جلد الأطفال. عازل مزدوج القطب 45A لمكيفات الهواء والأجهزة ذات الطاقة العالية. علامة تجارية OEM، تعبئة مخصصة، ضمان لمدة 12 عاماً مشمول. إمدادات على مستوى الحاويات متاحة. اتصل بنا للحصول على عرض أسعار بالجملة.
معتمد من IEC • توريد حاوية 20GP • شحن عالمي
توريد مباشر من المصنع لشركاء الجملة وOEM
مصدرك لمفاتيح مزدوجة القطب 45A وفقاً للمعايير البريطانية
يمثل مفتاح DN71327 مزدوج القطب 45A دخولاً مهماً آخر لفئة منتجاتنا المتميزة من مفاتيح العزل DP ذات التيار العالي في كتالوج مفاتيح الكهرباء المنزلية. يجمع المفتاح بين تقنية طباعة جلد الأطفال DN71 الجديدة مع قدرة تكييف الهواء 45A في حزمة واحدة. توفر أنواع مختلفة من مواد اللوحة الأمامية، بما في ذلك PC المتين، والزجاج المقسى أو الفولاذ الملس، مستويات واضحة متعددة من خط الإنتاج، بدءاً من المستوى الاقتصادي وانتهاءً بالمستوى الفاخر. يتيح إنتاج مفاتيح DN71 DP 20A، حيث DN71 هي مفاتيح 1-4 مجموعة، ومفاتيح جرس وجميع أنواع المقابس، لنا توفير جميع تنوع المنتجات الكهربائية وفقاً للمعايير البريطانية من مصنع واحد فقط يقع في المملكة المتحدة وقادر على إنتاج كل من مفاتيح DN71 DP 20A و45A التي ستتناسب مع أنواع أخرى من المفاتيح الكهربائية من نفس العائلة كما هو الحال مع مفاتيح 45A ذات التيار العالي. الشركة قادرة على توفير علامة تجارية شخصية على أي من مواد اللوحة، وتعبئة مخصصة بكميات صغيرة وكبيرة.
متى يجب تحديد مفتاح مزدوج القطب 45A: مكيفات الهواء، المواقد والأجهزة الثابتة عالية القدرة.
دليل عملي لتحديد مفاتيح فصل DP 45A لدارات الأجهزة عالية القدرة ذات المعايير البريطانية.
أين يتطلب مفتاح DP 45A؟
وفقًا لقواعد الأسلاك التي وضعتها المعايير البريطانية والكومنولث، يجب توصيل الأجهزة الثابتة ذات القدرة العالية بمفتاح فصل محلي مزدوج القطب 45A. تحتاج وحدات مكيفات الهواء عالية القدرة: مثل مكيفات الهواء الكبيرة ذات النظام المنفصل وأنظمة التكييف المجوفة إلى فصل بواسطة دائرة فصل 45A. معدات الطهي الكهربائية: من الضروري أن تحتوي الدوائر التي تصل قدرتها إلى 11 كيلو واط على مفتاح فصل كهربائي مزدوج القطب 45A مثبت في منطقة يمكن الوصول إليها. دش كهربائي فوري: تتطلب فصل مزدوج القطب كامل لأغراض الصيانة. التسخين الصناعي: يجب أن تكون كل من موضع المفتاح والعزل مرئيين بسهولة عند استخدام معدات التسخين التي تتطلب مفتاح 45A.
45A DP مقابل 20A DP - اختيار تصنيف التيار الصحيح.
للتثبيت في دوائر تصل قدرتها إلى حوالي 11 كيلو واط عند 240 فولت، بما في ذلك مكيفات الهواء، المواقد الكهربائية، الدش الفوري، والسخانات الصناعية، النموذج الصحيح هو مفتاح 45A DP (DN71327). مفتاح 20A DP (DN71324) مناسب للدوائر التي تصل قدرتها إلى حوالي 4.8 كيلو واط، بما في ذلك سخانات المياه، سخانات الغمر، والأجهزة الثابتة القياسية في المطبخ. إذا كان تصنيف قاطع الدائرة 32A أو 40A أو 45A، فإن مفتاح 45A DP هو الوحيد المناسب - استخدام مفتاح 20A DP في دائرة 45A سيكون غير آمن وفقًا للوائح الأسلاك. تحتوي سلسلة DN71 على كلا نوعي المفاتيح بتصميم طباعة جلد الأطفال الأنيق والنحيف.
Panel Material Selection — PC, Glass, or Aluminum?
PC مع طباعة جلد الطفل: اقتصادي ولكنه يوفر ملمسًا ناعمًا وإحساسًا – الحل الأفضل للمطابخ المنزلية وغرف الخدمة. زجاج مقسى بتقنية التلاعب: يظهر بريقًا ونعومة – الحل الفاخر للمنازل الراقية والفنادق حيث يكون DP مرئيًا. الألمنيوم المصقول بنفس تقنية التلاعب: يتميز بمظهر صناعي معدني ولكن بلمسة ناعمة بشكل غير متوقع – الحل الأكثر فعالية للمطابخ الصناعية الحديثة وأنظمة HVAC. جميعها تحتوي على نفس آلية 45A DP وضمان لمدة 12 عامًا.
الأسئلة المتكررة
ما هو استخدام مفتاح قطب مزدوج 45A؟
يتم استخدام مفتاح 45A مزدوج القطب للدارات الخاصة بالأجهزة التي تحتاج إلى عزل كل من الأسلاك المحايدة والحية. لهذا السبب، يتم استخدام هذا المفتاح بشكل شائع في التطبيقات مثل معدات التسخين الصناعية، أنظمة تكييف الهواء، الطباخات الكهربائية، الأفران، إلخ. DN71327 هو مفتاح تكييف هواء مزدوج القطب بريطاني قياسي 45A من نوع DN71 الذي يتميز بطباعة جلد الأطفال. هذا المفتاح قادر على فصل دائرة بقوة تصل إلى 11 كيلو واط عند 240 فولت.
ما الفرق بين مفتاح DP 45A ومفتاح DP 20A؟
يكمن الاختلاف الرئيسي في سعة التيار. يمكن لمفتاح 45A DP (DN71327) إدارة دوائر تصل إلى حوالي 11 كيلو واط – وهذا ينطبق على الأجهزة، مثل مكيفات الهواء، الطباخات الكهربائية، وسخانات المياه الفورية التي تصنف عند 32A، 40A، أو 45A. يمكن لمفتاح DP بتصنيف 20A (DN71324) إدارة دوائر تصل إلى حوالي 4.8 كيلو واط، مما يجعله مناسبًا لسخانات المياه والأجهزة المطبخية القياسية. إذا تم تثبيت مفتاح 20A في دائرة 45A، فسيحدث ارتفاع في درجة الحرارة، ولن يتوافق مع لوائح الأسلاك. كلا الخيارين مصنوعان بنفس لوحة طباعة جلد الأطفال النحيفة 88×86 مم.
هل يمكن استخدام مفتاح 45A DP هذا كمفتاح لمكيف الهواء؟
تم تطوير DN71327 خصيصًا كمكون مفتاح لمكيفات الهواء وعازل DP بسعة 45A مخصص للمعدات الثابتة الثقيلة. تتطلب أنظمة تكييف الهواء ذات السعة العالية من النوع المنفصل والنوع القناتي مفتاحًا مزدوج القطب معزولًا يمكنه التعامل مع إجمالي تيار الدائرة، وDN71327 يلبي هذا المتطلب بفضل تصميمه الأنيق وحجمه النحيف الذي يناسب التصاميم المستخدمة في منتجات أخرى من عائلة DN71. يسمح تصنيف 45A لمكيف الهواء بالبدء والعمل بشكل صحيح.
ما هي مواد اللوحة المتاحة لهذا المفتاح 45A DP؟
يتم تقديم سلسلة مفتاح 45A مزدوج القطب DN71 مع ثلاثة خيارات مختلفة للوحة الأمامية جميعها تستخدم عملية طباعة جلد الأطفال: PC مستورد عالي الوضوح (مناسب ومتين مع إحساس ناعم)، زجاج مقسى (زجاجي وناعم جدًا عند اللمس ومقاوم لبصمات الأصابع)، وألمنيوم مصقول (يستخدم المعدن ويعطي إحساسًا ناعمًا). سيكون لكل من هذه المواد نفس الحجم 88×86 مم، وستعمل مع آلية 45A DP، وستأتي مع ضمان لمدة 12 عامًا.
