ESPECIFICACIONES
| Serie | Serie DN72 |
| Códigos de Artículo | DN72305 (1 Vía) | DN72306 (2 Vías) |
| Descripción | Interruptor de pared Ultra Delgado 3 Vías 1 Vía / 3 Vías 2 Vías |
| Corriente / Tensión | 10A o 16A / 250V~ por módulo |
| Configuración del interruptor | 3 pandilla — tres rockers independientes en un panel |
| Tipo de Interruptor | 1 Vía (DN72305) o 2 Vías (DN72306) |
| Opciones de panel frontal | PC / Tempered Glass / Aluminum |
| Base | PC |
| Opciones de placa intermedia | Acero / Acero recubierto de plástico |
| Contacto del interruptor | Cobre rojo, punto de contacto de aleación de plata Φ3.0×25mm (por módulo) |
| Norma | Norma IEC (países con norma británica) |
| Garantía | 12 años |
| Colores disponibles | Blanco / Oro / Gris / Negro |
| Dimensiones | H 88mm × W 86mm (caja de pared de estándar británico) |
| MOQ | Contenedor 20GP |
| Embalaje | 1 unidad por bolsa de plástico | 10 unidades por caja interior | 100 unidades por caja exterior |

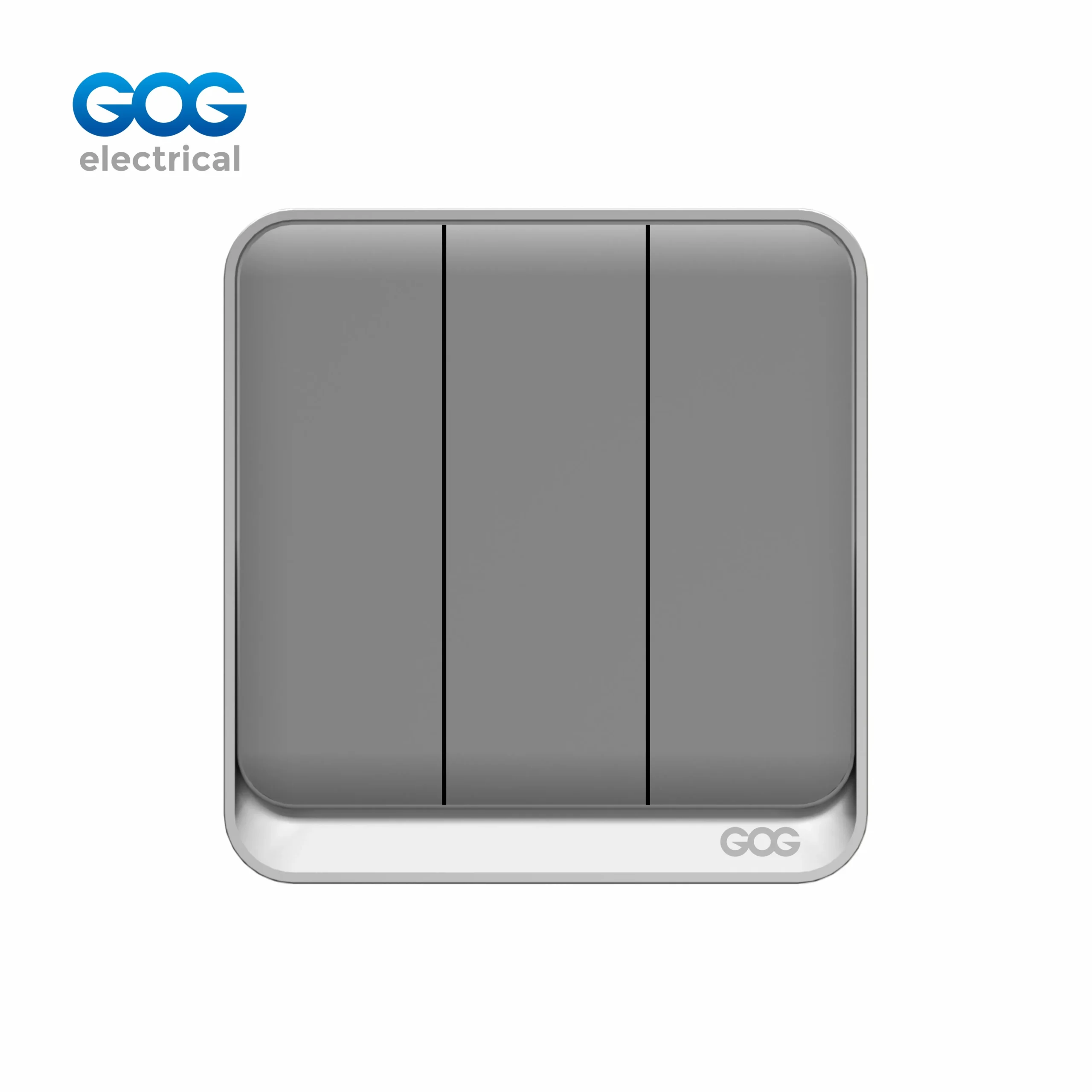

Interruptor Triple de 3 Vías — Tres Circuitos Independientes en un Panel Ultra Delgado
| Modelo | Tipo de circuito | Aplicación |
|---|---|---|
| DN72305 | 3 módulos 1 vía | Tres circuitos, cada uno desde una ubicación — cocinas grandes, áreas de planta abierta, espacios comerciales. |

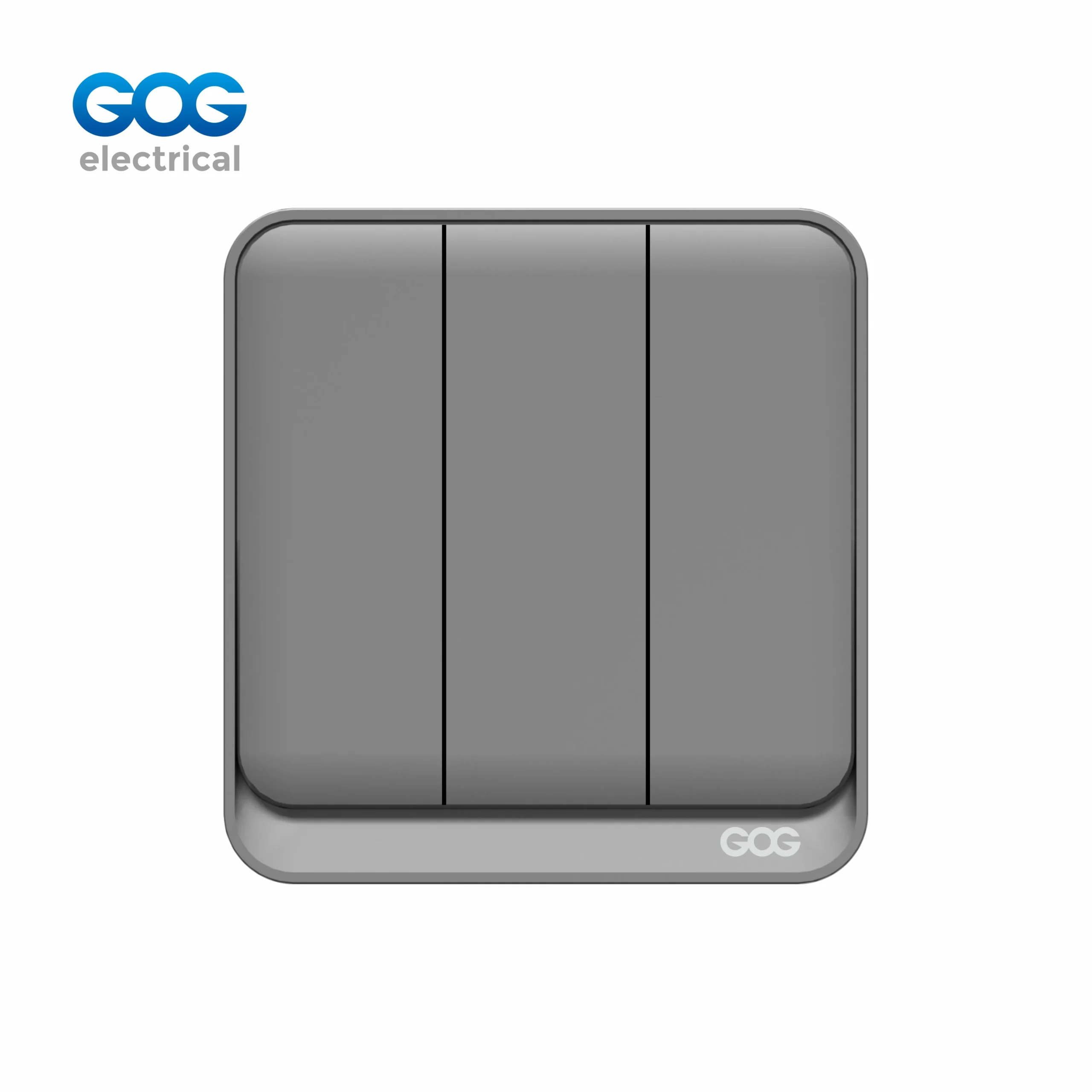

| DN72306 | 3 módulos 2 vías | Tres circuitos, cada uno desde dos ubicaciones — pasillos de hotel, corredores grandes, habitaciones con múltiples entradas. |
Tres Materiales de Panel — PC, Vidrio o Aluminio para Cada Interior
| Panel Material | Acabado | Mejor Para |
|---|---|---|
| PC | Alta transparencia, alta resistencia | Proyectos residenciales y comerciales de gran volumen. |
| Tempered Glass | Brillante, resistente a huellas dactilares | Residencial de lujo, hoteles boutique, interiores premium. |
| Aluminio | Metálico cepillado, resistente a rayones | Comercial moderno, adecuaciones de oficina, estilo industrial. |

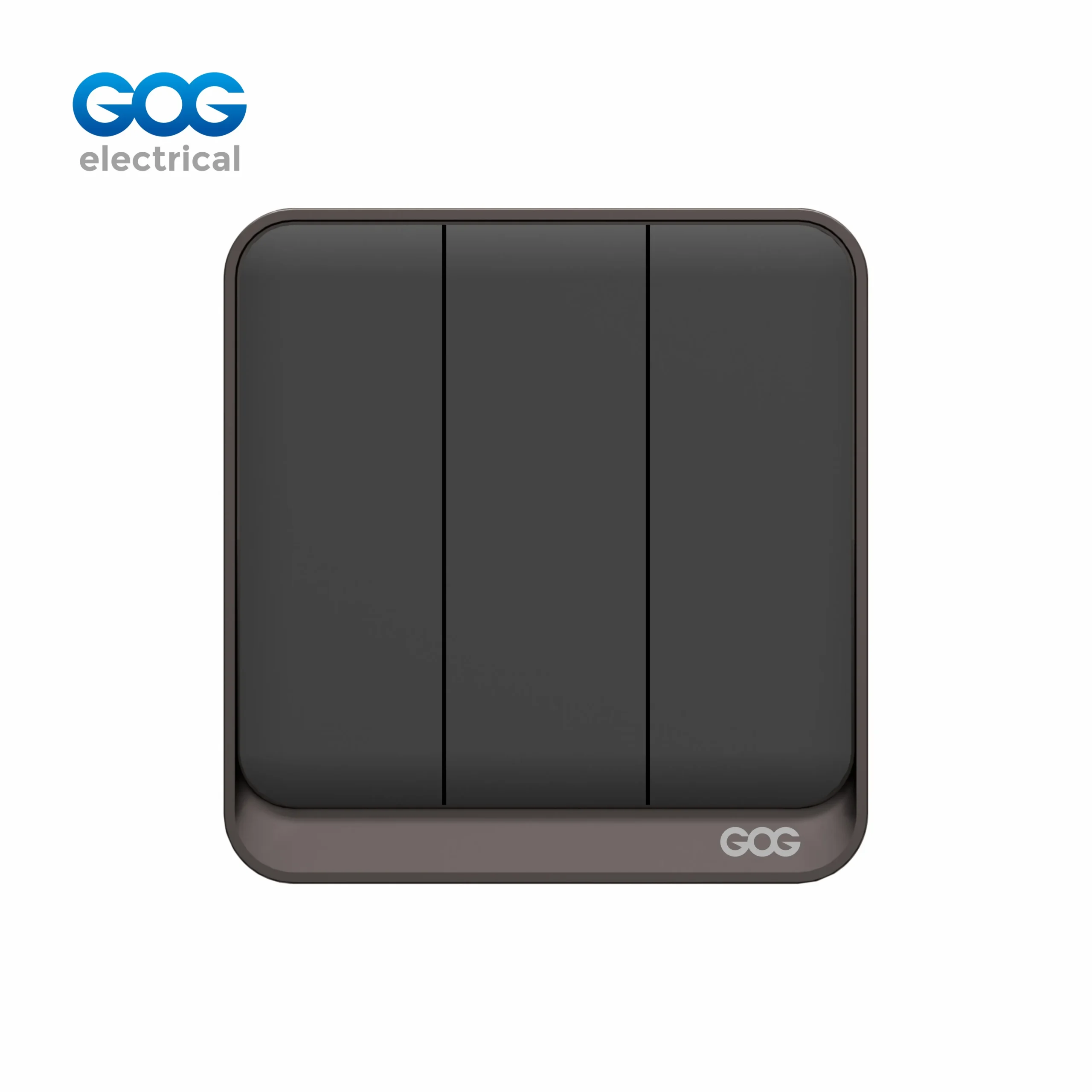

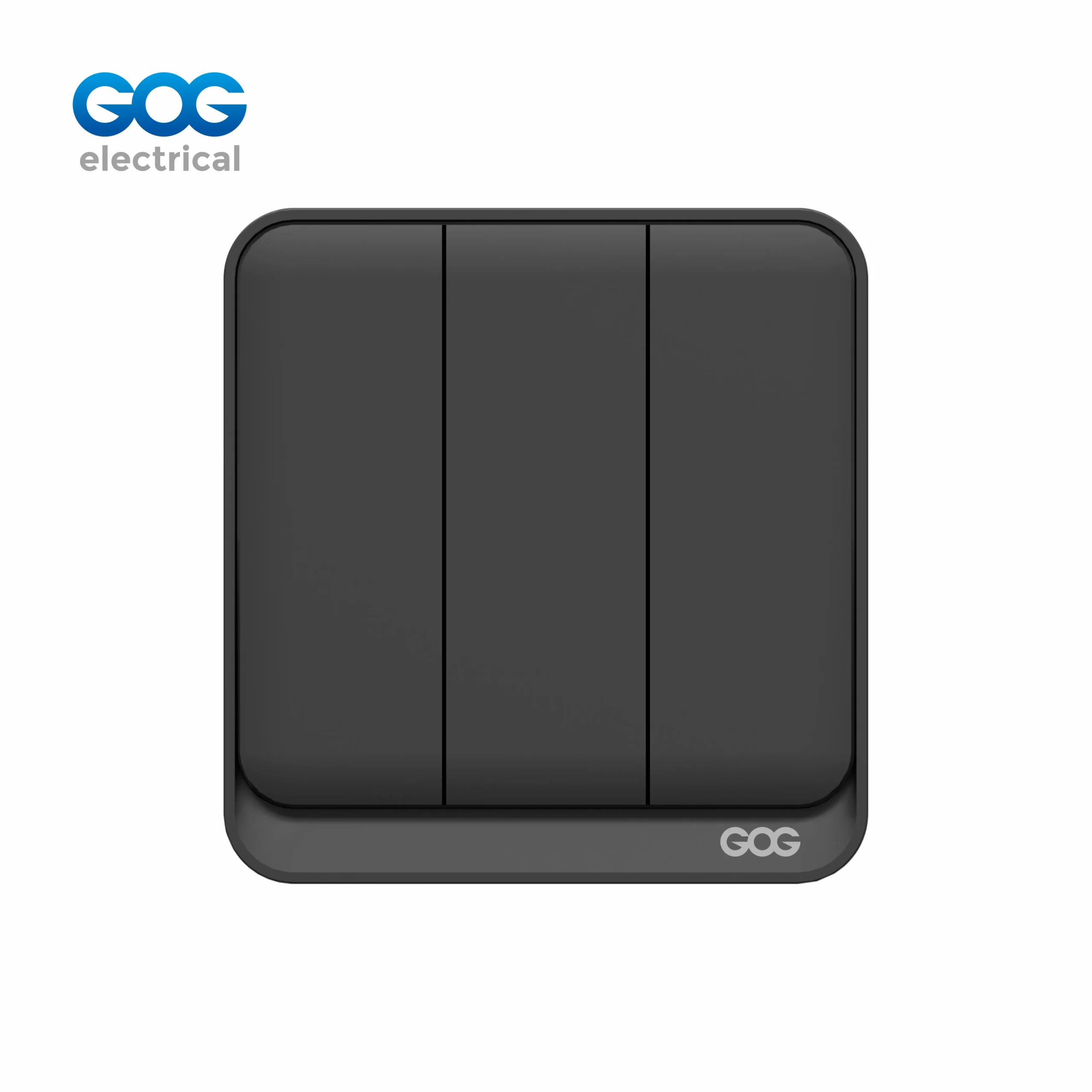

Interruptor de Pared Ultra Delgado 3 Vías de Estándar Británico — Tres Circuitos, Tres Acabados de Panel
DN72305/DN72306 es un interruptor de pared ultra delgado con estándares británicos que permite el control individual de las tres luces en un panel de dimensiones 88×86 mm. El uso de este interruptor único elimina la necesidad de instalar tres interruptores de un solo polo, ya que proporciona una buena economía de espacio y una apariencia atractiva de la pared con el interruptor adjunto. Cada palanca opera de manera independiente, proporcionando control sobre las tres variaciones de iluminación: luces de techo, luces de gabinete y luces de acento o downlights. Este interruptor se puede adquirir en dos opciones: como un interruptor único que permite controlar toda la iluminación desde una ubicación en la pared y como un interruptor de dos vías que permite controlar todos los circuitos desde cualquiera de los dos puntos de interruptor. En cuanto a la superficie de DN72305/DN72306, existen tres posibilidades: plástico, que se utiliza generalmente para fabricar dispositivos económicos; vidrio templado que le da un aspecto brillante y lujoso al producto; y aluminio cepillado que proporciona un efecto de diseño industrial.
Como fabricante, vendemos directamente desde la fábrica, ofrecemos precios mayoristas competitivos y proporcionamos marca OEM en cada materia prima seleccionada junto con una garantía de 12 años en toda la serie DN72.
Contactos de Cobre Rojo y Plata por Vía — Tres Mecanismos Independientes, Un Panel Delgado
El interruptor de vidrio que contiene 3 vías está construido con un diseño elegante y estéticamente agradable junto con contactos independientes de plata y cobre rojo. Los mecanismos de operación de cada una de las palancas son independientes y permiten el uso de 3 varillas sin descalificación. La placa de circuito tiene dos variantes: en una de ellas se utiliza acero estándar mientras que en la segunda – acero recubierto de plástico. La placa de circuito proporciona suficiente estabilidad y colocación precisa de la palanca en caso de usar la vía a diferentes frecuencias.

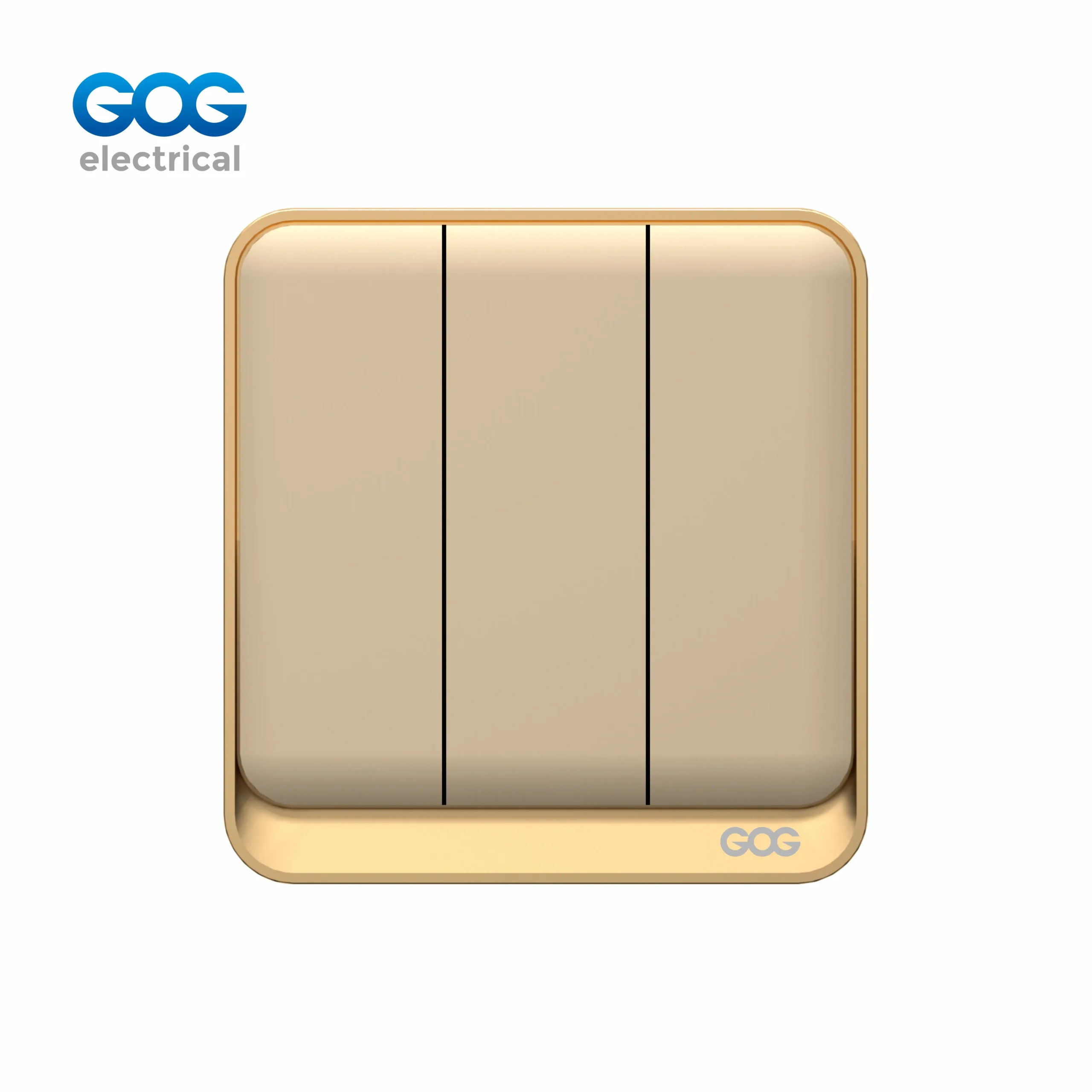

A juego con la Serie DN72 — Interruptor Delgado de 3 Vías en los Mismos Tres Acabados

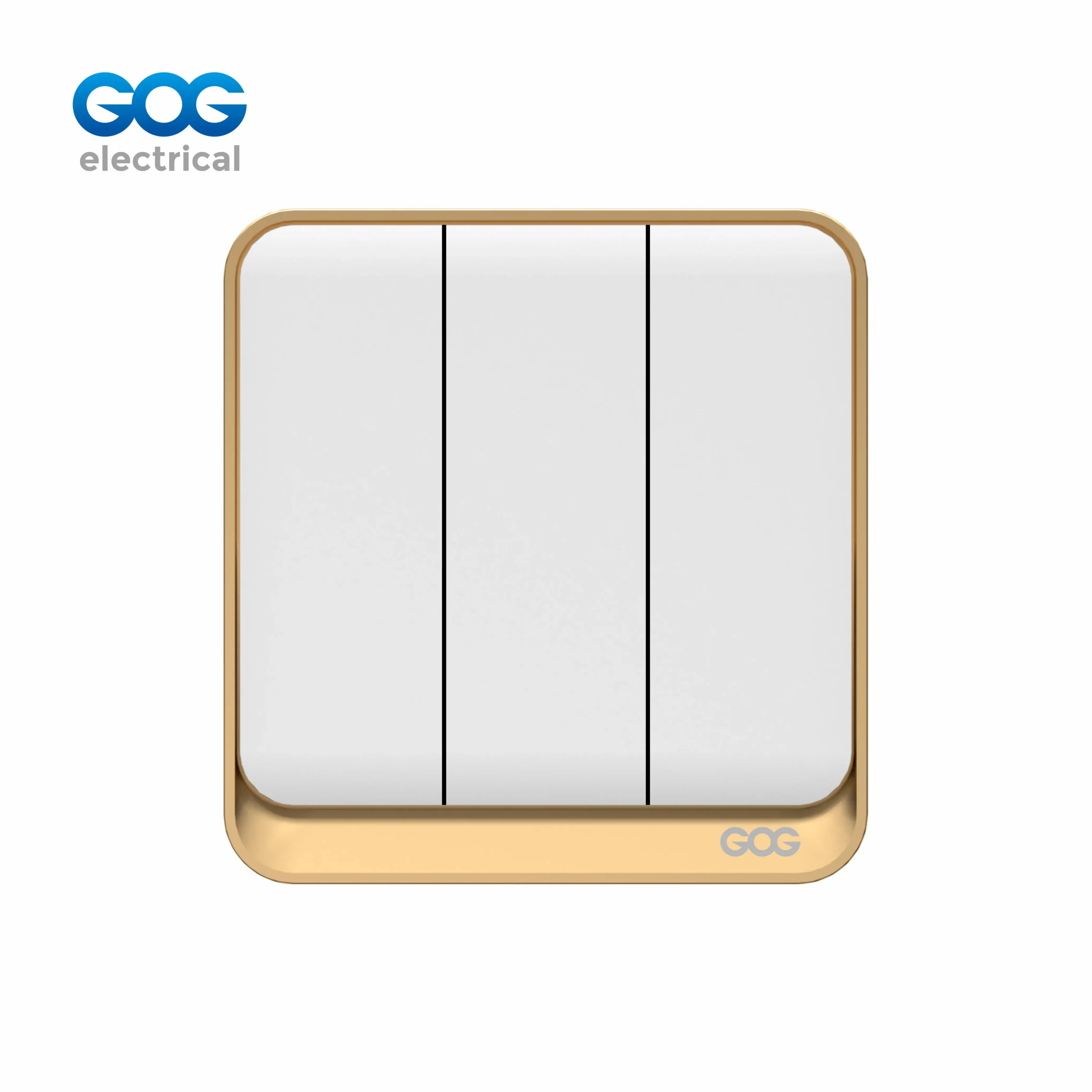

Este interruptor de 3 vías de PC blanco con diseño ultra delgado, forma parte de la serie DN72 de interruptores que tienen un tamaño de 88×86 mm y también cuenta con una selección de tres tipos de paneles así como cuatro colores diferentes del interruptor. El modelo DN72305 de interruptores se puede colocar en cocinas modernas y espaciosas y pueden controlar varias funcionalidades de iluminación como luz ambiental y luz de tarea y otros aparatos según sea necesario después de conectarlos a la entrada DN72 del interruptor.
Almacene este Interruptor de 3 Vías de Estándar Británico Ultra Delgado a Precios de Fábrica
Panel de PC, vidrio templado o aluminio. Configuraciones de 1 vía y 2 vías. Logo OEM, embalaje personalizado, garantía de 12 años incluida. Suministro a nivel de contenedor disponible. Contáctanos para una cotización al por mayor.
Certificado IEC • Suministro en Contenedor 20GP • Envío Global
Suministro directo de fábrica para socios mayoristas y OEM
Su Fuente para Interruptores Ultra Delgados de 3 Vías de la Serie DN72
El delgado interruptor de tres vías DN72305/DN72306 ofrece al mercado mayorista una opción de tres controles altamente densa utilizando elecciones de materiales apropiados. Puede elegir policarbonato estándar (el más barato y fácil de encontrar en el mercado), vidrio o aluminio cepillado (esta opción es notable para instalaciones residenciales de lujo y hoteles) con un tamaño de panel inalterado de 88 mm x 86 mm. Con tres circuitos, el tamaño de la pared así como la instalación se vuelven significativamente más pequeños. La marca OEM de cualquier componente en empaques y transporte personalizados también está disponible (MOQ – 20GP). La documentación completa de IEC está lista para distribución mundial.
Elegir el Interruptor Ultra Delgado de 3 Vías Correcto: Tipo de Circuito, Material del Panel e Instalación
Una guía práctica para seleccionar configuraciones de circuitos, acabados de paneles y placas intermedias para interruptores de pared triples de estándar británico de la serie DN72.
DN72305 (1 Vía) vs DN72306 (2 Vías) — ¿Qué Tipo de Circuito Necesita?
El modelo DN72305 está diseñado como un modelo de control unidireccional y posee la capacidad de controlar tres circuitos, al mismo tiempo desde una sola ubicación. Esto lo hace adecuado para grandes cocinas y áreas expansivas equipadas con tres conjuntos diferentes de iluminación que pueden ser operados con un solo interruptor de pared. En comparación con el DN72305, el modelo DN72306 es capaz de controlar circuitos desde diferentes ubicaciones. Por lo tanto, usar este modelo se justifica económicamente en el control de la iluminación en largos pasillos y hoteles con múltiples puertas de entrada. El menor costo del modelo DN72305 es el resultado de su limitación para controlar los dispositivos desde una sola ubicación.
Panel Material Selection — PC, Glass, or Aluminum?
PC: Los materiales importados se caracterizan por su alta resistencia a la tracción y alta transparencia, lo que los convierte en la opción preferida para fines residenciales así como comerciales. Vidrio Templado: una superficie brillante y reflectante con resistencia a manchas es la mejor opción disponible para hogares residenciales prestigiosos así como hoteles boutique. Aluminio Cepillado: aporta un aspecto industrial metálico oscuro con alta resistencia a rayones y es ideal para establecimientos modernos y oficinas.
Opciones de Instalación y Placas Intermedias
El Interruptor de 3 Vías de la Serie DN72 se puede usar con una caja de pared estándar británica de 88×86 mm. Presenta tres circuitos independientes y una sola caja estándar. La placa intermedia de acero se recomienda encarecidamente para la mejor estabilidad al usar un panel de tres palancas. La placa intermedia de acero es más pesada, pero proporciona un soporte de construcción más fuerte que una placa intermedia de acero envuelta en plástico. Los tres circuitos consisten en sus propios terminales identificables L1, Común y L2.
Preguntas frecuentes
¿Qué es un interruptor de pared ultra delgado de 3 vías?
Un interruptor de pared ultra delgado con una configuración de tres grupos incorpora tres interruptores independientes colocados en una sola placa de pared hecha de material resistente a roturas que tiene un tamaño más pequeño que los interruptores de pared convencionales. El DN72305/DN72306 de la línea DN72 es un interruptor de pared ultra delgado que tiene tres circuitos controlados por un panel de pared compacto de dimensiones 88 mm de ancho y 86 mm de alto hecho de plástico, aluminio o vidrio. El dispositivo permite reemplazar tres interruptores de pared individuales, ahorrando así valioso espacio en la superficie de la pared.
¿Se puede cablear cada rocker de manera diferente en este interruptor de 3 gang?
De hecho, las tres características agrupadas funcionan completamente de manera independiente entre sí. Por ejemplo, en el DN72306 (2 vías), puedes conectar el grupo 1 como un dispositivo de 1 vía para una operación de control en una sola ubicación, mientras que el grupo 2 está conectado como un dispositivo de 2 vías para control en 2 ubicaciones y el grupo 3 como un dispositivo de 1 vía para iluminación ambiental, todo a través de un panel de 88×86 mm que mantiene el diseño delgado. Todos los grupos tienen sus propios terminales con etiquetas para común, L1 y L2 junto con contactos dedicados utilizando cobre rojo y plata.
¿Cuál es la diferencia entre interruptores de 2 gang y 3 gang?
Un interruptor de dos grupos opera dos circuitos separados a través de una sola placa frontal, mientras que un interruptor de tres grupos opera tres circuitos a través de una conexión de placa frontal. Ambos interruptores pueden encajar en la misma caja trasera de la serie DN72, que tiene dimensiones de 88 × 86 mm. Si se desea tener tres grupos de iluminación en una ubicación que podrían incluir luces de techo incandescentes, luminarias de cocina y luces bajo gabinete, se debe utilizar un interruptor de tres grupos. Si solo se instalan dos grupos de iluminación en la misma pared, se debe seleccionar un interruptor de dos grupos.
¿En qué materiales de panel está disponible este interruptor ultra delgado de 3 grupos?
La serie DN72 de interruptores de tres grupos viene en tres tipos de cubierta superior: PC importado (alta resistencia, transparente, cuatro colores), vidrio templado (brillante, resistente a huellas dactilares) y aluminio cepillado (acabado metálico, resistente a rayones). Los tres tipos emplean el mismo tipo de mecanismo eléctrico interno utilizando contactos de cobre rojo y plata, mide 88×86 mm de tamaño y tiene un período de garantía de 12 años.
