Sentado no sofá, aconchegante e feliz, você vê as luzes da sua cozinha ainda acesas. Você pode se levantar e desligar o interruptor ou pode simplesmente pegar seu telefone e tocar um botão para desligá-lo sem nem precisar se levantar. Essa é a promessa dos interruptores inteligentes e essa é a razão pela qual tantos proprietários perguntam se é possível substituir um interruptor comum por um inteligente. Para dar uma resposta breve a essa pergunta – na maioria dos casos, sim, um interruptor comum pode ser transformado em um interruptor inteligente conectado usando tecnologias Wi-Fi, Zigbee ou Z-Wave, que permitem controlá-lo pelo smartphone, com comandos de voz, além de programá-lo com antecedência. No entanto, há mais do que apenas trocar os dispositivos. É necessário entender o esquema de fiação existente, escolher um interruptor inteligente adequado e seguir as precauções de instalação. Este guia foi feito para fornecer tudo o que você precisa saber sobre o assunto – o momento de trocar um interruptor normal por um inteligente, verificar a compatibilidade, escolher o modelo correto e fazer a fiação corretamente.
Resposta rápida: Sim, é possível converter um interruptor simples em um interruptor inteligente simplesmente retirando o interruptor convencional de alavanca ou tecla e colocando um interruptor inteligente na mesma caixa de parede. Os seguintes pré-requisitos precisam ser cumpridos para uma conversão bem-sucedida: (1) certifique-se de que a fiação possui um fio neutro, pois a maioria dos interruptores inteligentes exige isso (se não tiver, compre um interruptor inteligente sem neutro), (2) verifique qual tipo de interruptor você tem, (3) escolha um interruptor inteligente que possa se conectar ao seu sistema de automação residencial (Alexa, Google Home, Apple HomeKit etc.) e (4) faça o mesmo ‘Desligar o sinal de energia’ como em qualquer trabalho elétrico realizado. A substituição do interruptor pode levar cerca de 20 a 40 minutos se o interruptor for unipolar, mas nem todo interruptor pode ser convertido, no caso de fiação muito antiga (tipo knob-and-tube), fiação de alumínio ou caixas de interruptor sem fio terra, o que torna necessário contratar um eletricista licenciado para esses tipos de interruptores.

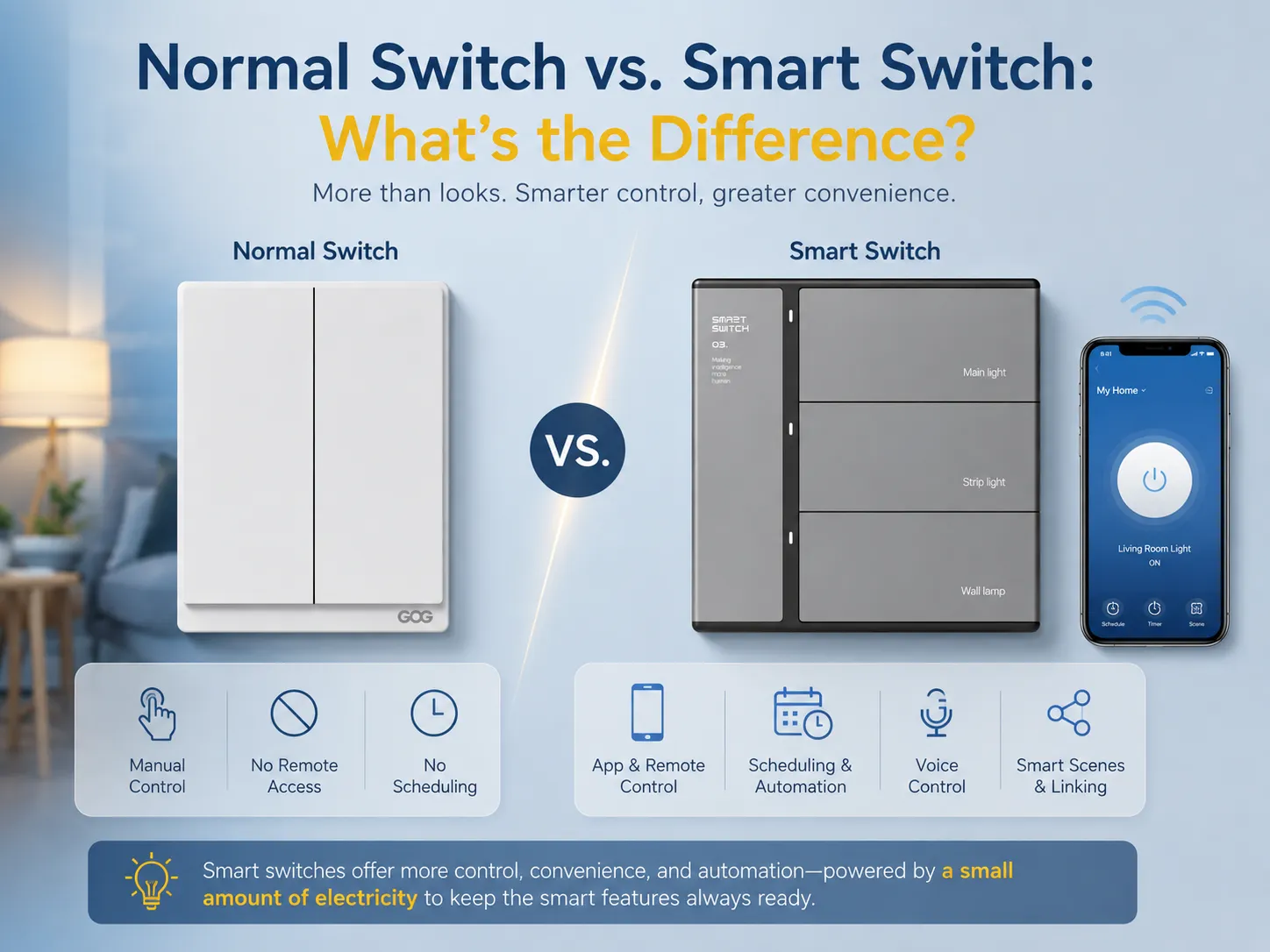

Interruptor Normal vs. Interruptor Inteligente: Qual é a Diferença?
Antes de entrar no procedimento de troca do interruptor, é necessário entender a diferença entre um interruptor padrão e um inteligente, pois essa diferença não é apenas visual, mas também afeta como esses interruptores operam, o que eles podem fazer e que tipo de fiação é necessária.
| Característica | Interruptor Normal | Interruptor Inteligente |
|---|---|---|
| Método de controle | Apenas alavanca/tecla física | Botão físico + app + voz + automação |
| Protocolo de comunicação | Nenhum (contato mecânico) | Wi-Fi, Zigbee, Z-Wave ou Bluetooth |
| Operação remota | Não é possível | Controle de qualquer lugar via smartphone |
| Programação | Não disponível (requer temporizador externo) | Programações internas, gatilhos de nascer/pôr do sol |
| Controle por voz | Não | Alexa, Google Assistant, Siri, etc. |
| Consumo de energia | Zero (passivo) | Pequeno consumo contínuo para alimentar o módulo de rádio |
| Requisito de fio neutro | Não | A maioria dos modelos requer neutro; alguns não |
| Custo típico | $2–$8 por interruptor | $15–$60 por interruptor |
| Vida útil | 10–20 anos (desgaste mecânico) | 5–10 anos (eletrônica pode degradar) |
Um interruptor comum é simplesmente uma ferramenta mecânica; acionar o interruptor faz com que um contato interno feche ou abra o circuito. No entanto, um interruptor inteligente contém uma pequena placa de circuito com um módulo de rádio que está sempre ligado. Portanto, a maioria dos interruptores inteligentes requer um fio neutro, pois esse tipo de fiação permite que a corrente elétrica flua mesmo quando a luz está desligada. Para uma introdução mais aprofundada sobre o que os interruptores inteligentes podem fazer, nosso artigo sobre o que é um interruptor inteligente e seus principais benefícios cobre o conjunto completo de funcionalidades.
Quando Você Deve Substituir um Interruptor Normal por um Interruptor Inteligente?
A troca de um interruptor normal por um interruptor inteligente nem sempre é essencial, mas há situações em que faz uma diferença óbvia em conveniência, conservação de energia e segurança residencial. Aqui estão as razões mais convincentes para fazê-lo:
Você Quer Controle Remoto das Suas Luzes
Caso você já tenha ido ao trabalho e pensado se deixou a luz do banheiro acesa, então um interruptor inteligente pode ser uma solução para você. Dessa forma, um interruptor inteligente ajudará você a descobrir se a luz está ligada ou desligada usando seu telefone móvel.
Você Está Construindo um Ecossistema de Casa Inteligente
Se você possui algum desses produtos, um interruptor inteligente permitirá controlar suas luzes usando comandos de voz. Você pode emitir o comando “Alexa, desligue todas as luzes”, por exemplo. Interruptores inteligentes funcionam com as plataformas de vários alto-falantes inteligentes como Alexa, Google Home e Apple HomeKit.
Você Quer Programações Automatizadas
Interruptores inteligentes permitem criar rotinas, por exemplo, para ligar a luz do jardim ao pôr do sol e desligar ao nascer do sol, ou para acender as luzes do corredor às 7h da manhã em dias úteis. Alguns interruptores podem até reconhecer sua localização por geofencing, o que significa que as luzes ligarão quando seu telefone se aproximar de sua casa.
Você Está Preocupado com a Segurança Residencial
Interruptores inteligentes podem imitar atividade quando você está fora de férias controlando as luzes. Interruptores inteligentes diferem do temporizador básico plug-in, pois o equipamento não segue o mesmo cronograma todos os dias.
Você Quer Reduzir o Consumo de Energia
Interruptores inteligentes permitem que você veja o consumo de energia de cada circuito de iluminação. Muitos interruptores inteligentes podem informar quanta energia é usada por cada circuito, e a possibilidade de desligá-los remotamente significa que você não desperdiçará eletricidade com luzes que foram deixadas acesas por engano. Em última análise, a economia ao longo de um ano pode facilmente cobrir os custos de compra dos próprios interruptores.
Dica: Você pode começar substituindo alguns interruptores em sua casa imediatamente. Comece com locais de uso mais frequente, como a sala de estar e a cozinha, que colocam você em uma situação para realmente aproveitar o benefício. Depois disso, você pode completar os quartos e as luzes externas com novos interruptores.

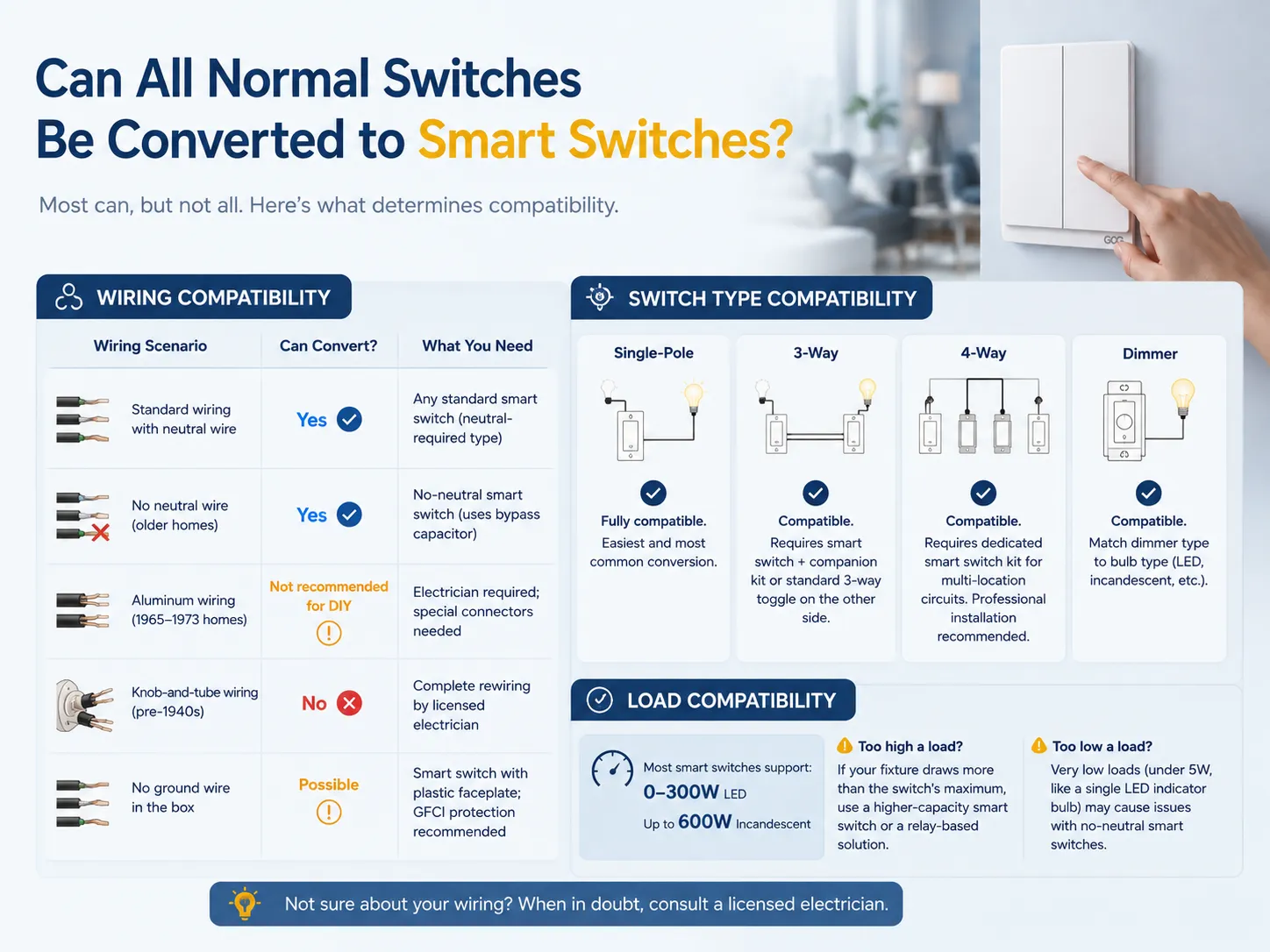

Todos os Interruptores Normais Podem Ser Convertidos em Interruptores Inteligentes?
Esta é uma das perguntas mais comuns que os proprietários têm, e a resposta é: a maioria pode, mas nem todos. Vários fatores determinam se um interruptor específico pode ser convertido:
Compatibilidade de Fiação
| Cenário de Fiação | Pode ser convertido para Smart? | O que você precisa |
|---|---|---|
| Fiação moderna padrão com fio neutro | Sim — direto | Qualquer interruptor smart padrão (tipo que requer neutro) |
| Sem fio neutro (comum em casas antigas) | Sim — com limitações | Interruptor smart sem neutro (usa um capacitor de bypass) |
| Fiação de alumínio (casas de 1965–1973) | Não recomendado para DIY | Eletricista necessário; conectores especiais necessários |
| Fiação knob-and-tube (antes da década de 1940) | Não — não tente | Re-fiação completa por eletricista licenciado |
| Sem fio terra na caixa | Possível com cautela | Interruptor smart com placa frontal de plástico (sem metal exposto); proteção GFCI recomendada |
Compatibilidade do Tipo de Interruptor
- Interruptores unipolares (um interruptor controla uma luz): Totalmente compatível. É a conversão mais fácil e comum.
Interruptores de 3 vias (dois interruptores controlam uma luz): Compatível, mas você precisa de um kit de interruptor smart + interruptor acompanhante ou um interruptor smart de um lado com um interruptor padrão de 3 vias do outro lado. A fiação fica mais complicada.
Interruptores de 4 vias (mais de 2 interruptores controlam uma luz): Compatível, mas você precisaria de um kit especial dedicado de interruptor smart para circuitos multi-localização. É altamente recomendada a instalação profissional.
Interruptores dimmer: Você pode simplesmente substituir um dimmer padrão por um dimmer smart, mas certifique-se de que o tipo de dimmer corresponda ao tipo de lâmpada (LED, incandescente, etc.).
Compatibilidade de Carga
Interruptores smart vêm com sua própria faixa de capacidades de carga. A maioria suporta até 300W para dispositivos LED e 600W para incandescentes. Se o consumo de energia do seu dispositivo for maior que a capacidade do interruptor — por exemplo, um grande lustre que usa 20 lâmpadas — você precisa substituir seu interruptor smart por um dispositivo de carga maior ou uma solução com relé. Além disso, cargas muito baixas (abaixo de 5W, por exemplo, uma lâmpada indicadora LED comum) podem ser problemáticas ao usar interruptores smart sem neutro.
Para distinguir os tipos de interruptores usados em sua casa, você deve conhecer mais sobre interruptores unipolares, de 3 vias, de 4 vias e bipolares, pois cada um deles tem seus próprios requisitos quanto à substituição por interruptores smart.

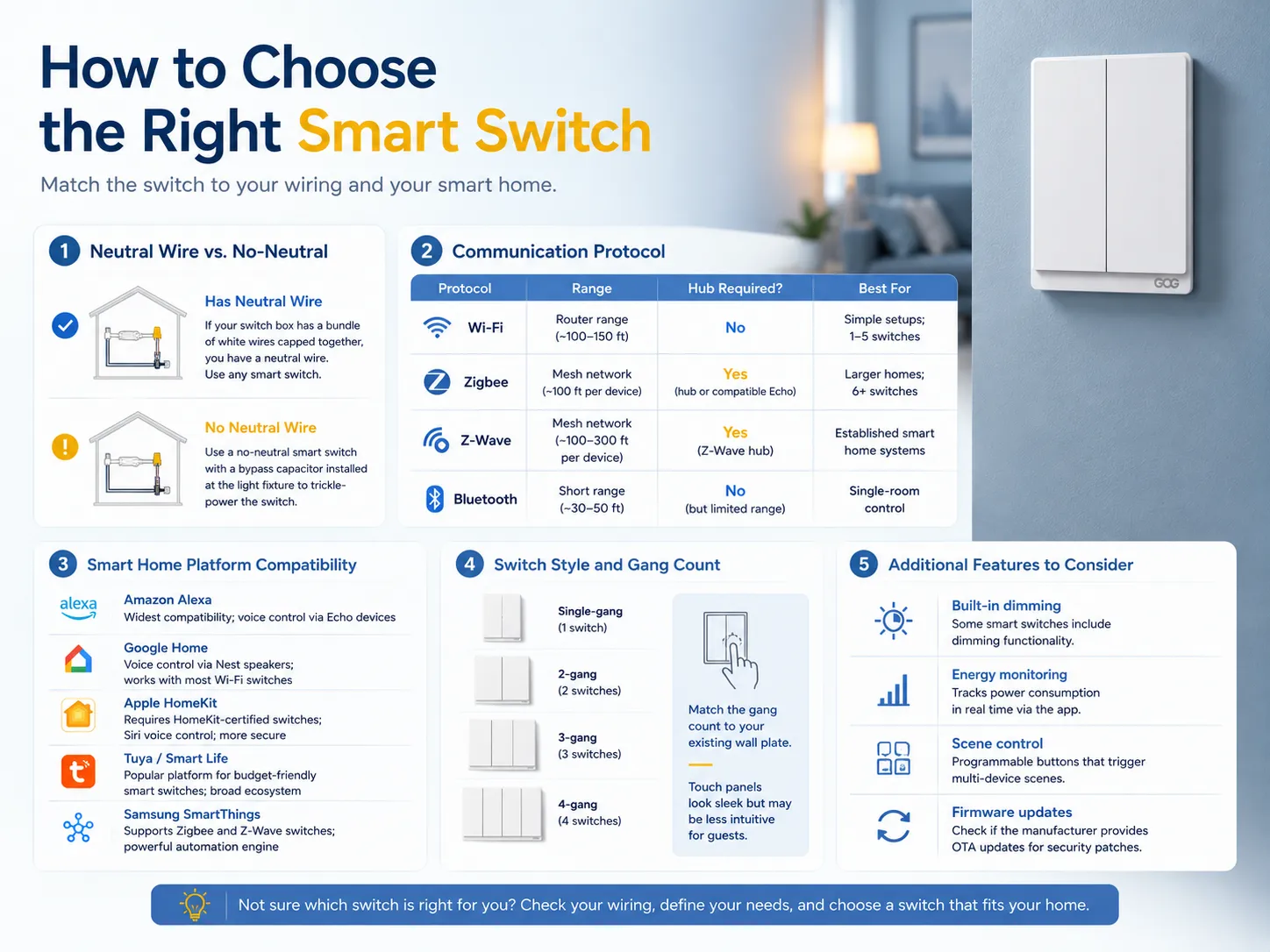

Como Escolher o Interruptor Smart Certo
O processo de selecionar seu interruptor smart ideal consiste em combinar as características e especificações do interruptor smart com a fiação da sua casa e suas preferências para uma casa inteligente. Abaixo estão os fatores essenciais a considerar:
Fio Neutro vs. Sem Neutro
O ponto mais importante é que, se a caixa do seu interruptor tem vários fios brancos unidos, você tem um fio neutro e pode usar qualquer interruptor smart. Caso contrário, você precisará de um interruptor smart sem neutro, que usa um capacitor de bypass que vem com ele para se alimentar na luminária. Embora os interruptores sem neutro sejam um pouco mais caros, eles têm um requisito de carga mínima menor. Para saber mais, consulte nosso artigo sobre interruptores smart com neutro vs. sem neutro para uma comparação detalhada de ambos os tipos.
Protocolo de Comunicação
| Protocolo | Alcance | Hub Necessário? | Melhor Para |
|---|---|---|---|
| Wi-Fi | Alcance do roteador (~30–45 m) | Não | Configurações simples; 1–5 interruptores |
| Zigbee | Rede em malha (~30 m por dispositivo) | Sim (hub ou Echo compatível) | Casas maiores; 6+ interruptores |
| Z-Wave | Rede em malha (~30–90 m por dispositivo) | Sim (hub Z-Wave) | Sistemas de automação residencial estabelecidos |
| Bluetooth | Alcance curto (~9–15 m) | Não (mas alcance limitado) | Controle de ambiente único |
Interruptores Wi-Fi são os mais simples dos diferentes tipos. Eles não requerem nenhum hub; você só precisa conectá-los ao roteador. No entanto, cada interruptor adicional aumenta a carga na conexão Wi-Fi. Portanto, se sua instalação incluir mais de 6 interruptores, é melhor usar um sistema baseado em Zigbee com um hub para escalabilidade. Interruptores Zigbee formam uma rede mesh permitindo que cada dispositivo cubra a comunicação dos outros dispositivos.
Compatibilidade com Plataforma de Casa Inteligente
Confirme que o interruptor inteligente selecionado é compatível com a plataforma de sua escolha:
- Use Amazon Alexa para o mais alto nível de compatibilidade com uma variedade de dispositivos e funcionalidade por voz via dispositivos Echo.
- O controle por voz do Google Home é utilizado pelos alto-falantes Nest para conectar-se à maioria dos interruptores Wi-Fi.
- Apple HomeKit requer o uso de interruptores certificados pelos padrões do HomeKit e suporta comando de voz Siri.
- Tuya / Smart Life é uma das plataformas mais populares para interruptores inteligentes acessíveis e é compatível com uma ampla gama de dispositivos.
- Samsung SmartThings é compatível com interruptores Zigbee e Z-Wave, tornando-se uma das plataformas de automação mais poderosas.
Estilo do Interruptor e Número de Gangues
Interruptores inteligentes estão disponíveis em várias configurações, como gangue único (um interruptor), dois gangues, três gangues e até modelos de quatro gangues. Combine o número de gangues com a placa atualmente instalada na parede. Alguns interruptores inteligentes vêm com painéis sensíveis ao toque em vez de botões físicos, tornando-os elegantes, mas potencialmente mais difíceis para seus convidados operarem. Para opções altamente avaliadas, nosso guia para interruptores de luz inteligentes mais bem avaliados inclui recomendações em diferentes faixas de preço e protocolos.
Recursos Adicionais a Considerar
A capacidade de dimmer em alguns interruptores inteligentes tornou possível para os usuários se beneficiarem de dois dispositivos combinados em um. O monitoramento do consumo de energia agora é possível porque os interruptores inteligentes podem acompanhar o uso de energia em tempo real via aplicativo. Alguns interruptores inteligentes podem ser usados para criar botões predefinidos para controlar vários aparelhos eletrônicos na casa, como o botão “Modo Filme” que liga a TV e reduz a intensidade das luzes. Antes de comprar interruptores inteligentes, é aconselhável verificar se o fabricante fornece atualizações OTA (Over-The-Air) para o interruptor inteligente.

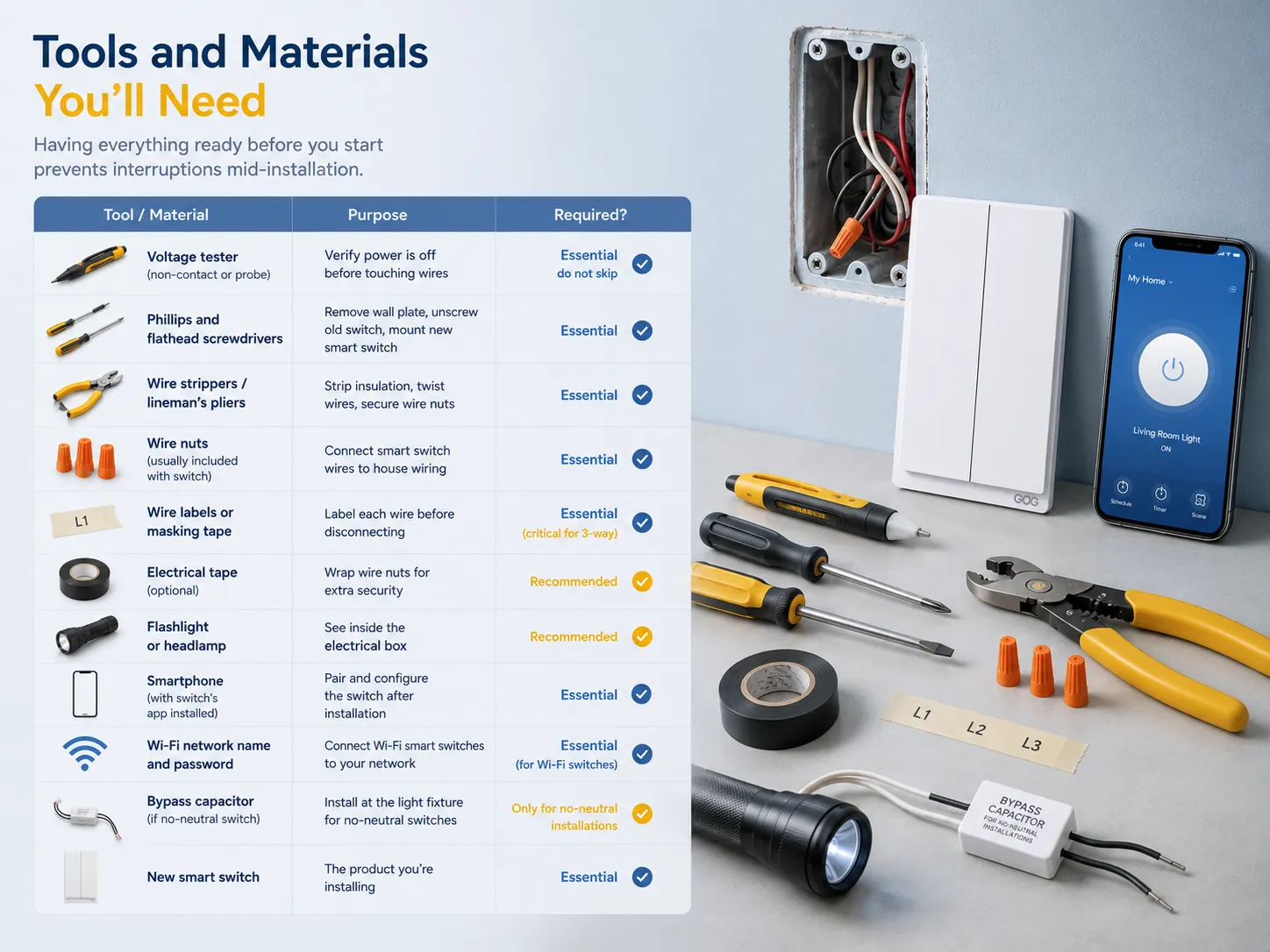

Ferramentas e Materiais que Você Vai Precisar
Ter tudo pronto antes de começar evita interrupções durante a instalação. Aqui está a lista completa:
| Ferramenta / Material | Propósito | Necessário? |
|---|---|---|
| Testador de voltagem (sem contato ou com sonda) | Verifique se a energia está desligada antes de tocar nos fios | Essencial — não pule |
| Chaves de fenda Phillips e de cabeça chata | Remova a placa da parede, desparafuse o interruptor antigo, instale o novo interruptor inteligente | Essencial |
| Decapadores de fio / alicates de eletricista | Remova a isolação, torça os fios, fixe as porcas de fio | Essencial |
| Porcas de fio (geralmente incluídas com o interruptor) | Conecte os fios do interruptor inteligente à fiação da casa | Essencial |
| Etiquetas para fios ou fita crepe | Identifique cada fio antes de desconectar | Essencial (crítico para 3 vias) |
| Fita isolante (opcional) | Enrole as porcas de fio para segurança extra | Recomendado |
| Lanterna ou lampião de cabeça | Veja dentro da caixa elétrica | Recomendado |
| Smartphone (com o aplicativo do switch instalado) | Emparelhe e configure o switch após a instalação | Essencial |
| Nome e senha da rede Wi-Fi | Conecte os switches inteligentes Wi-Fi à sua rede | Essencial (para switches Wi-Fi) |
| Capacitor de bypass (se switch sem neutro) | Instale na luminária para switches sem neutro | Apenas para instalações sem neutro |
| Novo switch inteligente | O produto que você está instalando | Essencial |
Segurança: Desligando a energia antes de começar
Você nunca deve tentar trabalhar ou reparar switches elétricos com a energia ligada. Esta é uma regra infalível. Todos os switches inteligentes possuem circuitos muito delicados que podem ser danificados permanentemente quando uma corrente está passando, e mais importante, trabalhar com um circuito elétrico energizado pode causar ferimentos graves ou até levar à morte.
Procedimento para desligamento de energia
- Identifique a localização do quadro elétrico: provavelmente estará no porão, garagem, área de serviço ou em um armário no corredor.
- Reconheça o switch elétrico correto. Se houver etiquetas no quadro, basta procurar a etiqueta com o nome do cômodo. No entanto, se o quadro não tiver etiquetas, você deve ligar o switch elétrico cuja lâmpada será substituída e então desligar os outros switches até que a luz se apague. Certifique-se de que alguém observe o switch enquanto você verifica a lista.
- Defina o interruptor para a posição DESLIGADO.
- Realize o teste de voltagem. Volte ao interruptor, remova sua tampa e utilize um dispositivo de teste de voltagem sem contato para verificar os fios. Se emitir um bip, ainda há energia chegando ao interruptor. Neste ponto, você deve identificar o interruptor correto para desligar.
- Teste o interruptor. Ligue e desligue. Se a luz não acender, você desligou a energia com sucesso.
- Cole avisos de advertência para notificar caso alguém tente ligar o interruptor.
⚠ Aviso: Embora o disjuntor esteja desligado, verifique com um testador de voltagem antes de tocar em qualquer fio. Casas antigas podem ter neutros agrupados ou circuitos ramificados que produzem voltagem no circuito supostamente “morto”. Se seu testador de voltagem indicar isso, pare e procure ajuda especializada.
Passo 1: Remova o Interruptor Normal Antigo
Após garantir que o fornecimento de energia está completamente desligado, prossiga para o processo de remoção do interruptor que deseja substituir.
- Remova a tampa da placa e desparafuse o parafuso no meio da tampa. Se a tampa estiver pintada, faça um corte ao redor das bordas com uma faca para garantir que a pintura foi rompida.
- Desparafuse o interruptor da caixa. O interruptor é fixado com a ajuda de 2 parafusos (um na parte superior e outro na inferior). Tudo o que você precisa fazer é desparafusá-los.
- Traga o interruptor suavemente para frente para soltá-lo da caixa, mas não puxe com força porque os fios não têm muita folga.
- Agora é hora de tirar uma foto. Antes de desconectar os fios, tire uma imagem das conexões para ajudar posteriormente na reconexão.
- Faça etiquetas para os fios. Depois de desconectados, use fita crepe ou etiquetas adesivas para marcar os fios removidos, para saber qual fio é qual.
“Line” transporta eletricidade da fonte
“Load” vai para a lâmpada elétrica
“Neutral” significa fio(s) branco(s) dentro da caixa (se houver)
“Ground” é o fio de cobre nu ou verde
“Traveler” é o fio vermelho em conexões de 3 vias
- Desconecte os fios. No caso de conexões com parafuso, basta afrouxar os parafusos e puxar os fios; nas conexões push-in, remova inserindo uma chave de fenda e puxando o fio.
- Finalmente, desconecte o fio terra afrouxando o parafuso verde e retirando-o. Agora você deve ter pelo menos 2-5 fios extraídos da caixa elétrica.
Passo 2: Identifique e Etiquete a Fiação
Identificar corretamente cada fio é a parte mais importante deste projeto. Uma conexão errada pode queimar a eletrônica do seu interruptor inteligente ou causar um curto-circuito.
Fiação Padrão de Pólo Único
| Cor do Fio | Função | Terminal do Interruptor Inteligente |
|---|---|---|
| Preto (um dos dois) | Line (fase) — energia do disjuntor | L / Linha / Ao vivo |
| Preto (outro) | Load — energia para o dispositivo de iluminação | L1 / Carga |
| Branco (se presente) | Neutral — caminho de retorno para a eletrônica do interruptor inteligente | N / Neutro |
| Cobre nu ou verde | Ground — terra de segurança | GND / símbolo de terra |
Como Identificar Line vs. Load
Um interruptor unipolar possui dois fios que são idênticos em aparência. No entanto, existe um meio de diferenciar entre esses fios: Desligue o disjuntor e coloque conectores de fio em cada um dos fios pretos, um de cada vez. Vá até o painel elétrico e ligue o disjuntor novamente. Use o testador de voltagem sem contato para testar os dois fios. O fio que registrar um zumbido no testador é o fio fase (hot). O fio que não apresentar leitura é o fio de carga que vai para a lâmpada. Desligue o disjuntor antes de verificar a voltagem em cada um dos fios novamente.
Verifique a existência de um fio neutro
Inspecione a caixa elétrica para um grupo de fios brancos presos juntos com um conector de fio. Se houver, então você tem um fio neutro, o que significa que pode usar qualquer tipo de interruptor inteligente. Se não vir um fio branco dentro da caixa, isso significa que você tem uma configuração sem neutro, na qual será necessário usar um interruptor inteligente sem neutro e instalar o capacitor de bypass fornecido na luminária. Se também estiver considerando substituir outros interruptores em sua casa, nosso guia sobre como substituir um interruptor de luz explica o processo geral para substituições padrão de interruptores.
Passo 3: Conecte o Interruptor Inteligente
Normalmente, os interruptores inteligentes são fornecidos com fios já desencapados. Os fios são identificados no próprio dispositivo ou no manual do usuário. Você pode conectá-los à fiação elétrica da residência da seguinte forma:
Tutorial de Fiação do Interruptor Inteligente (Com Neutro)
- Os fios de aterramento são conectados. Junte o fio verde do interruptor inteligente e o fio de aterramento da caixa elétrica e torça ambos os fios com um alicate. Eles devem ser torcidos no sentido horário.
- Conexão do fio fase (também conhecido como fio marrom). Em seguida, junte o fio preto do interruptor inteligente e o fio fase da residência e torça-os juntos no sentido horário, selando as extremidades com um conector de fio.
- Conexão do fio de carga. De forma semelhante ao acima, junte o fio vermelho ou o segundo fio preto do interruptor inteligente e o fio de carga da residência.
- A diferença crucial na conexão do fio neutro. Os fios neutros estão agrupados, então primeiro o conector de fio existente deve ser removido e o fio branco deve ser adicionado a esse grupo.
- Fita isolante disponível pode ser usada para envolver a junção da fiação.
- É importante testar cada conexão.
Fiação de Interruptor Inteligente Sem Neutro
Na ausência de um fio neutro dentro da caixa, você precisa seguir um procedimento diferente. Os fios terra, fase e carga devem ser conectados conforme feito no passo anterior. Em vez do fio neutro, use um capacitor de bypass na luminária. O capacitor cria um fluxo de corrente menor através do terminal neutro e de carga.
Guia de Dimensionamento de Conectores de Fio
| Combinação de Fios | Conector de Fio Recomendado | Cor |
|---|---|---|
| Dois fios 14 AWG | Pequeno | Amarelo / Laranja |
| Dois fios 12 AWG | Médio | Vermelho |
| Três ou mais fios 14 AWG (ex.: feixe neutro) | Médio | Vermelho |
| Três ou mais fios 12 AWG | Grande | Azul / Cinza |
Passo 4: Montar, Restaurar Energia e Emparelhar com o Aplicativo
Monte o Interruptor Inteligente
- Coloque os fios na caixa. Empurre suavemente os fios conectados para trás com dobras em estilo sanfona. O primeiro fio a entrar deve ser o fio terra (parte de trás da caixa), depois o segundo fio que entra é o neutro, enquanto os últimos serão os fios fase e carga que entram na frente. Você deve verificar se não há fio de cobre exposto fazendo contato com qualquer terminal ou caixa.
- Você deve alinhar o interruptor com os orifícios de montagem. As abas de montagem do interruptor devem ficar planas contra a parte superior e inferior da caixa. Coloque e aperte os dois parafusos de montagem até que estejam firmes, mas sem apertar demais.
- Instale a placa de parede. A maioria dos interruptores inteligentes vem com placas de parede que combinam com os interruptores; como backup, você ainda pode usar a placa que acompanha o interruptor.
Restaure a Energia
Volte ao painel de circuito e ligue o disjuntor. A luz no interruptor inteligente deve acender (na maioria das vezes é uma pequena luz azul ou verde no painel frontal). Se nada acender, desligue o disjuntor e inspecione todas as conexões, pois a razão mais frequente é um fio neutro que não está conectado corretamente.
Emparelhe com o Aplicativo
- Baixe o aplicativo que complementa o interruptor. Interruptores Tuya devem ser conectados com o “Smart Life” ou “Tuya application”. Para outras marcas, instale o aplicativo relevante do fabricante (como o aplicativo Lutron Caseta, TP-Link Kasa, etc.).
- Configure o interruptor no modo de emparelhamento. Tudo o que você precisa fazer é clicar no botão do interruptor e segurá-lo por 5-10 segundos até que a lâmpada comece a piscar. Você pode obter mais informações sobre o processo no manual do fabricante.
- Complete as etapas da configuração do aplicativo. O aplicativo irá guiá-lo sobre como estabelecer a conexão com o interruptor via Wi-Fi ou como emparelhar o interruptor com o hub Zigbee/Z-Wave.
- Dê um apelido ao interruptor e atribua-o a um cômodo. Por exemplo, o nome do interruptor pode ser “Luz do Teto da Cozinha” no cômodo “Cozinha”, o que facilita a implementação de comandos de voz.
- Conecte seu interruptor à sua plataforma de casa inteligente. Caso esteja usando Alexa, você deve habilitar o interruptor. Para Google Home, faça a conexão via aplicativo. Se estiver usando Apple Homekit, escaneie o código QR exibido no interruptor ou no aplicativo.
- Teste a funcionalidade tanto do aplicativo quanto do controle por voz. Verifique se a luz responde aos comandos dados pelo aplicativo e pelos comandos de voz. Além disso, teste se o interruptor manual ainda funciona independentemente do Wi-Fi.
Convertendo um Interruptor 3-Vias para Inteligente
O processo de conversão de interruptores 3-vias (que consistem em dois interruptores controlando uma única luz, comparável aos localizados na base e no topo de uma escada) em interruptores inteligentes é mais complicado. Os dois métodos para alcançar isso são mencionados abaixo:
Opção A: Interruptor Inteligente + Kit de Interruptor Companheiro
Vários fabricantes fornecem um conjunto que contém um interruptor inteligente e um interruptor companheiro. Você precisa remover ambos os interruptores antigos e instalar os novos fornecidos no conjunto. O interruptor inteligente realiza a comunicação sem fio enquanto o interruptor companheiro transmite sinais através do fio viajante já instalado. Este método garante organização, mas exige a substituição de ambos os interruptores.
Opção B: Interruptor Inteligente Apenas de um Lado
Você pode instalar um interruptor inteligente em uma extremidade, permitindo que a outra extremidade permaneça um interruptor 3-vias padrão. O interruptor inteligente conecta-se aos fios de linha e carga, juntamente com o neutro, fio terra e fio viajante. Isso significa que a outra extremidade continuará a operar da forma tradicional. No entanto, enquanto a posição física do interruptor pode estar na posição “ligado”, a lâmpada real pode estar desligada, pois você pode tê-la desligado usando o aplicativo.
Passos para a Fiação de Interruptor Inteligente 3-Vias
- Desconecte a eletricidade e verifique com um voltímetro.
- Remova ambos os interruptores 3-vias anteriores.
- Encontre o fio comum em ambos os locais (aquele com o parafuso preto). O fio comum em um interruptor é a linha (vindo do disjuntor), enquanto o fio comum no outro interruptor é a carga (indo para a luz).
- Coloque o interruptor inteligente na posição do fio de linha. Conecte o preto (L) à linha, o vermelho (L1) à carga, o branco (N) ao neutro, o verde ao terra e conecte o fio viajante ao terminal viajante.
- Coloque o interruptor companheiro na outra posição. Conecte os fios viajante, neutro e terra conforme instruído no diagrama fornecido pelo fabricante.
- Fixe ambos os interruptores e ligue a energia. Emparelhe o interruptor inteligente com o aplicativo relevante.
- Verifique ambos os interruptores físicos e o aplicativo para ver se funcionam.
Instalando um Interruptor Inteligente Sem Fio Neutro
Se sua casa foi construída antes de 1985, é improvável que tenha um fio neutro na caixa do interruptor. Após verificar a caixa e confirmar que os fios de cor branca estão ausentes, continue lendo para explorar suas opções.
Interruptores Inteligentes Sem Neutro
Algumas empresas oferecem interruptores inteligentes projetados para uso em situações onde não há fio neutro. Este design funciona utilizando um capacitor de bypass, que é colocado na luminária e não no próprio interruptor. Com a ajuda deste capacitor, o interruptor é capaz de puxar uma pequena quantidade de energia o tempo todo para operar sua eletrônica.
Instalação do Capacitor de Bypass
- Desative o fornecimento de energia no disjuntor e confirme com um testador de voltagem.
- Dirija-se à área da lâmpada que o interruptor controla.
- Retire a lâmpada, pois é necessário acessar os fios.
- Conecte o capacitor de bypass ao fio que vem da carga indo para o interruptor e ao fio neutro que vai para o disjuntor; como o capacitor possui dois terminais, um deve ser conectado à carga e o outro ao fio neutro.
- Instale a luminária.
- Retorne à caixa do interruptor e conecte o interruptor inteligente sem neutro, ligando a linha ao L, a carga ao L1 e o fio terra ao GND, já que não há fio neutro neste caso.
- Fixe o novo interruptor no lugar, religue a energia e configure seu aplicativo.
⚠ Importante: Interruptores inteligentes sem neutro normalmente possuem um requisito mínimo de carga, que geralmente é em torno de 10 watts ou mais. Se sua luminária utiliza lâmpadas LED de baixa potência (menos de 10 watts), o capacitor de bypass pode não fornecer energia suficiente ao interruptor inteligente, podendo deixá-lo sem energia ou causar cintilação nas luzes. Nesse caso, você pode instalar lâmpadas de maior potência na luminária ou adquirir um capacitor de bypass que suporte cargas maiores.
Precauções Importantes & Erros Comuns
Uma instalação simples de um interruptor inteligente pode falhar devido a pequenos descuidos. Na maioria dos casos, isso pode ser evitado tomando precauções:
Não Verificar se a Energia Está Desligada
Erro: Assumir que a energia está desligada porque o disjuntor correto foi desligado. Os circuitos podem estar mal identificados, e a corrente pode passar por um circuito alternativo.
Solução: Use um testador de voltagem em cada fio antes de tentar trabalhar com ele. Se o testador indicar que há voltagem, desligue o disjuntor imediatamente.
Inverter a Energia e a Carga
Erro: Conectar acidentalmente os fios da linha nos terminais de carga. Como resultado, o dispositivo pode não funcionar corretamente.
Solução: Usando um testador de voltagem, identifique qual fio é qual. Rotule todos os fios.
Esquecer o Fio Neutro
Erro: Tentar conectar um interruptor inteligente que requer fio neutro em um local sem fiação neutra. Nesse caso, a instalação não funcionará.
Solução: Se não houver neutro na caixa, adquira um adaptador para seu interruptor inteligente. Nunca use fiação de um circuito diferente; isso é inseguro e ilegal.
Não Apertar Corretamente as Extremidades dos Fios
Erro: Não torcer os fios adequadamente e usar a extremidade errada do fio. Conexões soltas podem não funcionar corretamente, causar cintilação e provocar arco elétrico (risco de incêndio).
Solução: Use um alicate para torcer os fios antes de colocar a porca de fio. Verifique cada conexão após feita e refaça se estiver mal feita.
Sobrecarga do Interruptor Inteligente
Erro: Tentar adicionar algo que requer mais potência do que o permitido pelo interruptor inteligente. Como resultado, o relé pode falhar ou iniciar um incêndio.
Solução: Verifique o consumo total de potência de todas as lâmpadas no circuito e certifique-se de que não exceda 80% do limite.
Não Verificar se o Botão Físico Funciona
Erro: Acreditar que o interruptor funciona apenas porque está conectado ao aplicativo, sem testar o botão físico.
Solução: Sempre verifique se o botão externo funciona após a instalação. Ele deve funcionar mesmo se a conexão Wi-Fi estiver indisponível.
Misturar Interruptores Inteligentes em Um Circuito
Erro: Instalar simultaneamente um interruptor sem neutro e um interruptor com neutro em um mesmo circuito de iluminação. O último possui um capacitor de bypass que pode interferir no funcionamento do interruptor com neutro.
Solução: Certifique-se de instalar fios sem neutro em um circuito de iluminação ou separar os interruptores inteligentes em circuitos diferentes.
Perguntas Frequentes
Posso converter um interruptor normal em um interruptor inteligente?
Quase sempre, é possível transformar um interruptor comum em um interruptor inteligente. Isso é feito removendo o interruptor mecânico existente da caixa de parede e instalando um interruptor inteligente que se conecta ao Wi-Fi ou a um hub de automação residencial. Para isso, certifique-se de (1) que a fiação possui um fio neutro; se possuir, basta comprar qualquer interruptor inteligente. Se a fiação não tiver fio neutro, é necessário adquirir um interruptor inteligente sem neutro que possua capacitor de bypass, (2) se o interruptor existente é unipolar ou de três vias. Compre o interruptor inteligente correspondente, (3) desligue a energia no disjuntor e verifique com um testador elétrico, (4) conecte os fios fase, carga, neutro (se houver) e terra aos terminais apropriados do interruptor inteligente e (5) instale-o, ligue a energia e sincronize com o aplicativo de automação residencial. Todo o processo leva cerca de 20 a 40 minutos para um interruptor unipolar. Se a fiação for de alumínio, tipo knob-and-tube ou se não se sentir confortável trabalhando com a fiação, procure a ajuda de um eletricista licenciado.
É possível tornar um interruptor inteligente?
Existem várias abordagens que permitem converter um interruptor comum em um interruptor inteligente — tudo isso sem a necessidade de substituí-lo completamente. O método mais fácil e comum é simplesmente substituí-lo por um interruptor inteligente. Interruptores inteligentes oferecem todos os recursos que você pode desejar — acesso via aplicativo, controle por voz, agendamento, automação, etc. Outra forma de tornar um interruptor comum inteligente é instalar um relé de interruptor (também chamado de módulo de interruptor inteligente) atrás do interruptor existente na caixa de parede. Dessa forma, você preserva o aspecto visual do seu interruptor de alavanca/tecla enquanto o torna inteligente. Uma outra maneira de usar seu interruptor comum é utilizar uma lâmpada inteligente — nesse caso, a única exigência é manter o interruptor na posição “ligado” o tempo todo. No entanto, a forma mais completa e fácil de obter uma ampla gama de recursos e garantir a confiabilidade da experiência é substituir o interruptor atual por um inteligente.
Interruptores inteligentes precisam de fiação especial?
Interruptores mecânicos padrão não utilizam fio neutro, mas a maioria dos interruptores inteligentes sim. O fio neutro fornece ao interruptor inteligente a capacidade de alimentar o módulo de rádio sem fio, mesmo que a luz esteja desligada. Casas construídas após 1985 normalmente possuem fios neutros nas caixas elétricas dos interruptores. Se você mora em uma casa construída antes de 1985 e não há fios neutros na caixa do interruptor, pode instalar um interruptor inteligente sem neutro que possui um capacitor de bypass que será instalado na lâmpada. Além disso, os interruptores inteligentes funcionam da mesma forma que os interruptores tradicionais: incluindo a mesma fiação padrão.
Qual é a diferença entre um interruptor inteligente e um interruptor padrão?
Um interruptor convencional funciona apenas mecanicamente, pois abrir ou fechar o circuito ocorre fisicamente quando o interruptor de alavanca é movido. Interruptores convencionais não precisam de nenhuma fonte de energia para funcionar, não possuem recurso sem fio e só podem ser operados manualmente. Por outro lado, um interruptor inteligente possui eletrônica embutida com um circuito de rádio (Wi-Fi, Zigbee, Z-Wave), que sempre requer uma fonte de energia. Isso significa que é possível controlar a iluminação usando aplicativos no telefone, assistentes de voz, agendamentos e outras ferramentas, além de ligar o interruptor fisicamente, economizando energia. Interruptores regulares precisam de fio neutro para a eletrônica porque interruptores inteligentes custam mais do que os regulares ($15-$60 vs. $2-$8). Ao mesmo tempo, o uso de componentes eletrônicos torna a vida útil dos interruptores inteligentes mais curta do que a dos interruptores regulares. Para uma visão abrangente do que os interruptores inteligentes podem fazer, o C-02 Interruptor Inteligente de Luz Zigbee Tuya é um bom exemplo de um interruptor inteligente moderno com suporte multiprotocolo.
Referências
- NFPA (Associação Nacional de Proteção contra Incêndios) — Diretrizes do National Electrical Code (NEC) para fiação residencial, requisitos para caixas de interruptores e padrões de fio neutro.
- UL (Laboratórios Underwriters) — Padrão UL 20 para interruptores de encaixe de uso geral e UL 60669-2-1 para certificação de interruptores inteligentes.
- NEMA (Associação Nacional dos Fabricantes Elétricos) — Padrões para dispositivos de fiação e interoperabilidade de interruptores inteligentes.
- Comissão de Segurança de Produtos de Consumo dos EUA (CPSC) — Diretrizes de segurança elétrica residencial e alertas de risco de fiação de alumínio relevantes para instalações de interruptores inteligentes.
- ENERGY STAR — Dados de eficiência energética para iluminação inteligente e especificações de produtos de iluminação conectada.
- Aliança de Padrões de Conectividade (Zigbee) — Especificações do protocolo Zigbee para comunicação de dispositivos domésticos inteligentes e rede mesh.
- Amazon Alexa Casa Inteligente — Documentação para desenvolvedores sobre integração de interruptores inteligentes compatíveis com Alexa e controle por voz.
A conversão de um interruptor comum para um interruptor inteligente é uma das atualizações mais benéficas para a casa inteligente.
Existem dois critérios principais para uma conversão bem-sucedida: primeiro, sua fiação deve ser compatível com o novo interruptor e deve haver um fio neutro e, em segundo lugar, a identificação correta dos fios. Uma vez que isso esteja correto, você precisa escolher o interruptor adequado para sua aplicação e a conversão será bem-sucedida desde o início e todo o seu sistema de iluminação estará conectado. Não hesite em chamar um eletricista licenciado caso tenha dúvidas sobre o tipo de fiação da sua casa ou queira evitar trabalhar com fiação de alumínio.
