Embora mover a máquina de lavar louça para a cozinha possa parecer uma tarefa simples, a realidade pode ser muito mais complicada do que isso. O aparelho encaixava confortavelmente sob o balcão da cozinha e o plugue alcançava a tomada acima da bancada. Após vários meses de funcionamento sem problemas, no entanto, a máquina de lavar encontrou seu fim prematuro depois que a água de uma mangueira com vazamento da máquina de lavar louça entrou em contato com a tomada plana da cozinha. Como resultado, o disjuntor disparou, e um incêndio que poderia ter sido causado por uma falha da máquina de lavar foi evitado. Uma experiência pode nos ensinar que as pessoas podem não levar em consideração todos os aspectos da colocação de um novo produto — seja uma máquina de lavar ou qualquer outro aparelho conectado ao fornecimento de água. Essa questão do que é seguro e o que não é em termos de colocação da máquina de lavar é bastante problemática, pois a resposta é direta, mas há muitos fatores diversos a serem considerados ao mesmo tempo.
Resumo: Em relação às dicas de segurança para uma máquina de lavar conectada à tomada da cozinha, aqui estão os pontos mais críticos a serem lembrados: A tomada deve estar a pelo menos 30 cm da pia ou de qualquer fonte de água; o plugue e o cabo da máquina de lavar não devem ser arrastados pelo chão da cozinha, e nenhuma carga deve ser aplicada à tomada; A tomada deve ser do tipo com interruptor, o que permite distinguir a máquina de lavar da tomada na parede sem desconectá-la. Isso é obrigatório no Reino Unido (BS 1363) e recomendado mundialmente. O circuito deve ser protegido por um DR (Dispositivo Diferencial Residual) de 30 mA, capaz de desconectar o circuito em caso de sobrecarga em uma fração de segundo, caso ocorra um vazamento elétrico através da água ou para um ser humano.

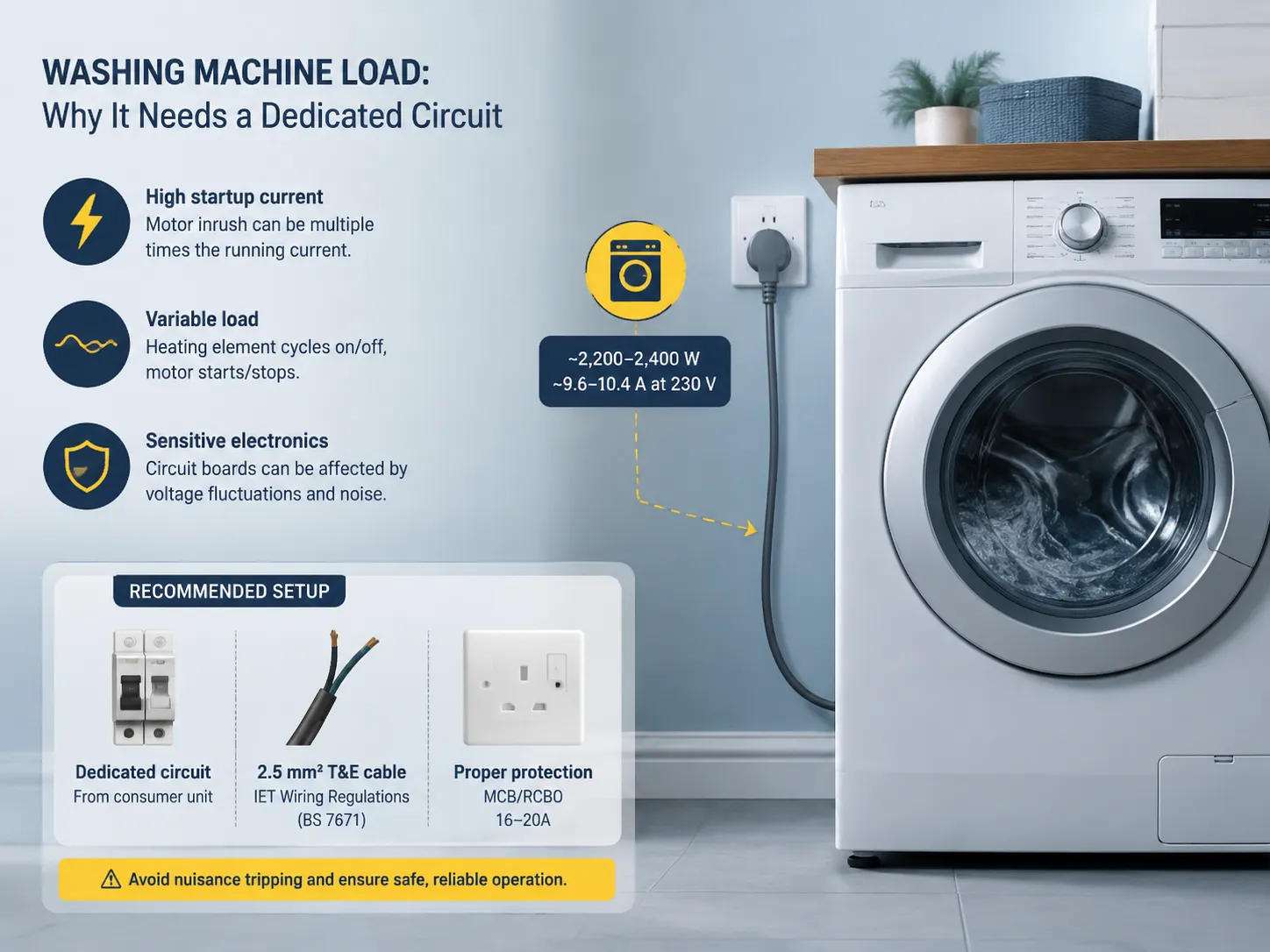

A Carga Elétrica: Por Que uma Máquina de Lavar Precisa de Consideração Especial no Circuito
Uma máquina de lavar é diferente de cargas resistivas simples, como uma torradeira ou chaleira. Ela possui um motor que cria uma corrente de alta voltagem de partida. A máquina tem um alto consumo do elemento de aquecimento durante os ciclos de lavagem e enxágue, bem como uma placa de circuito elétrico que reage a instabilidades de voltagem e ruídos elétricos provenientes de outros equipamentos conectados ao mesmo circuito. Uma máquina de lavar britânica típica pode consumir cerca de 2.200 a 2.400 watts, o que significa cerca de 9,6 a 10,4 amperes na voltagem máxima de 230 volts. Embora esse valor esteja dentro dos padrões definidos pela BS 1363, que permite o uso da tomada e plugue comuns com capacidade de 13 amperes, deve-se entender que o consumo não é constante, significando que o elemento de aquecimento é ligado e desligado e o motor inicia e para, criando uma corrente de partida muito alta quando começa, que pode ser múltipla da potência consumida em modo de funcionamento. Se outro aparelho com motor compartilhar o circuito com a máquina de lavar, há risco de disparo indesejado.
A melhor forma, conforme aconselhado pelo IET Wiring Regulations (BS 7671) e pelos fabricantes de aparelhos, é fornecer um circuito radial dedicado originado da unidade de consumo com a proteção necessária do circuito e do aparelho por meio de MCB ou RCBO com faixa de 16 a 20 amperes, e o IET Wiring Regulations recomenda o uso de cabo twin and earth de 2,5 mm². quantos watts uma tomada pode suportar Ao fazer isso, eliminamos a interferência com outros aparelhos que estão sendo usados no circuito compartilhado com a máquina de lavar. Caso a instalação de um novo circuito pareça logisticamente impossível, é aconselhável instalar apenas cargas de baixa potência no circuito investigado e então garantir, por cálculo, que a potência total do circuito permita o consumo da máquina de lavar de 10 amperes. Para ajuda com esse cálculo de carga, nosso guia em.
fornece as fórmulas e as regras de carga contínua que se aplicam.
fornece orientações sobre a colocação de tomadas em cozinhas e em ambientes que contenham banheira ou chuveiro, e os mesmos princípios de separação das fontes de água se aplicam à máquina de lavar como a qualquer outro equipamento elétrico em local úmido ou molhado.
Proteção RCD: O Dispositivo Salvavidas Que Não Pode Faltar Qualquer que tenha qualquer relação com uma máquina de lavar localizada dentro da cozinha ou fora, em uma área de serviço, ou em outro local nas instalações, deve ser controlada automaticamente por um Dispositivo de Corrente Residual (RCD). Em 2008, a BS 7671 estabeleceu uma regulamentação que rege o uso de RCDs em instalações residenciais para ser aplicada às tomadas encontradas em residências, e até hoje, serve como o dispositivo de segurança elétrica residencial mais essencial. O RCD está constantemente comparando o fluxo de corrente através do fio fase e do fio neutro. Em caso de vazamento de até 30 miliamperes de corrente para o solo via um ser humano, via água, ou via rompimento do cabo, ele fornecerá um desequilíbrio para que o RCD realize o desligamento. Para a máquina de lavar, que é um conjunto de água e caixa metálica, bem como componentes elétricos de alta tensão, ter um RCD é uma necessidade.
Seja porque não há RCD no circuito da tomada a partir da unidade de consumo, ou porque é um dispositivo antigo que pode não ter prevenido com sucesso correntes de falha, é necessário atualizar o dispositivo antes de usá-lo. Adaptadores RCD plug-in podem fornecer proteção temporária, embora não substituam os RCDs fixos. Para uma compreensão completa de como os RCDs e os RCBOs e RCCBs relacionados funcionam, e como eles diferem dos disjuntores padrão, nosso artigo sobre a diferença entre RCCB e RCBO cobre as funções de proteção e os critérios de seleção.

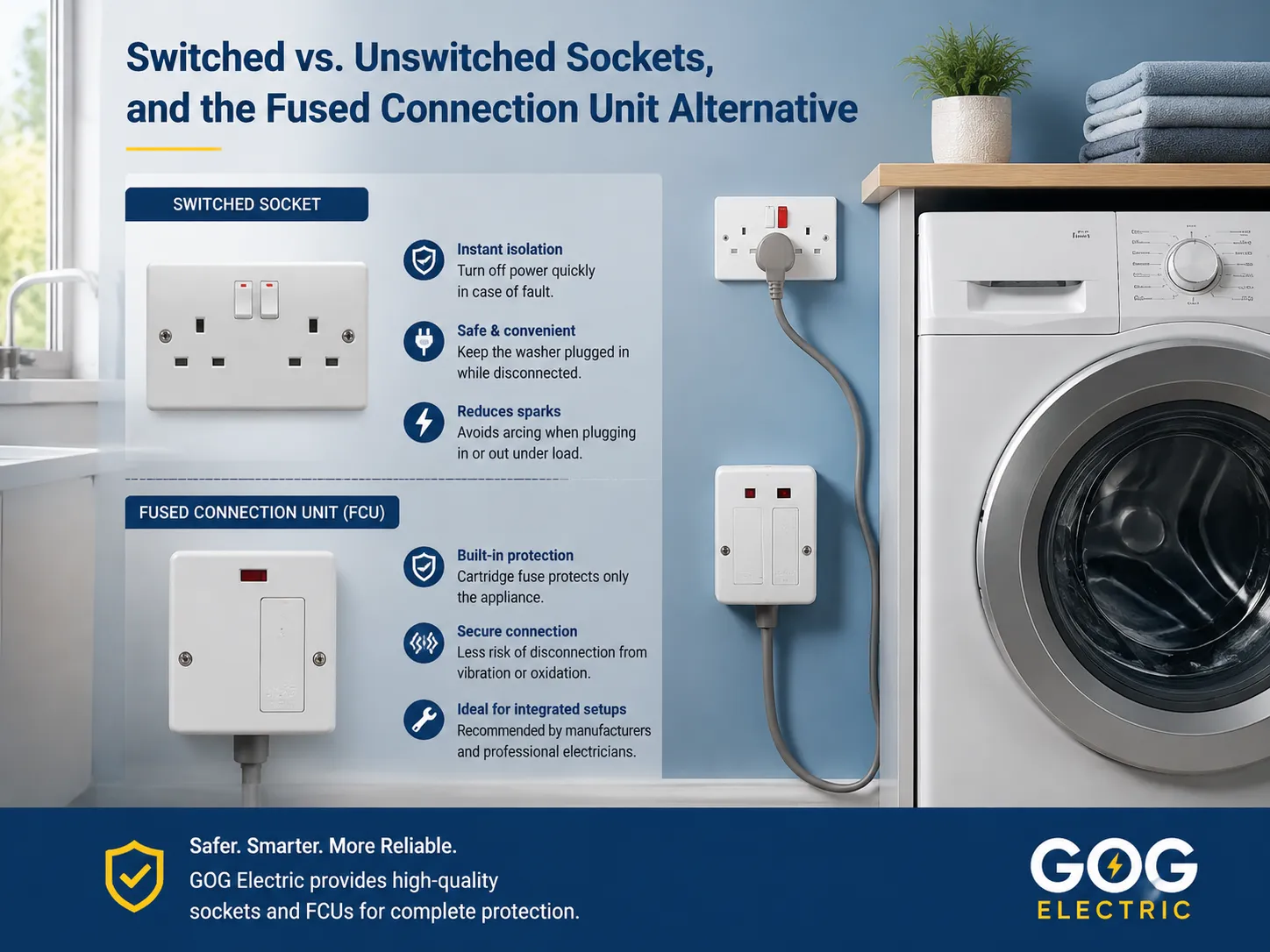

Tomadas com e sem interruptor, e a alternativa da Unidade de Conexão Fusível
Conforme a BS 1363, cada tomada em uma cozinha do Reino Unido deve estar equipada com um interruptor – o interruptor basculante padrão que separa o aparelho da fonte de energia sem a necessidade de desconectá-lo. Com uma máquina de lavar, esse interruptor desempenha seu próximo papel. Ele é projetado para parar o aparelho imediatamente em casos de falha. O usuário não precisará tocar nem no plugue nem na tomada em uma situação que possa colocá-lo em perigo. Além disso, sempre há uma pequena faísca quando o plugue é retirado ou recolocado sob carga, e esse interruptor possibilita que a máquina de lavar permaneça conectada, porém desconectada da fonte de energia enquanto o proprietário estiver fora de casa por um período mais longo. Uma unidade de conexão fusível com interruptor é outra opção para fornecer isolamento, pois esse tipo de instalação simplifica a necessidade de qualquer substituição potencial da unidade, já que esse tipo de instalação inclui um fusível em cartucho. Assim, em caso de qualquer falha, apenas a máquina de lavar será afetada.
A FCU também minimiza a possibilidade de desconexão do plugue devido a vibrações ou oxidação do contato. Essa implementação é recomendada pela maioria dos fabricantes e eletricistas profissionais, especialmente para designs de cozinha integrados onde não há acesso para conectar ou desconectar o aparelho. A empresa GOG Electric produz todos os tipos dos dispositivos mencionados acima com proteção suficiente contra ações acidentais do usuário.
Verificações de Segurança Diárias e Periódicas: O Que Observar
Recomenda-se verificar visualmente a tomada para máquina de lavar roupa e seus fios regularmente, idealmente a cada poucos meses, mas certamente quando a máquina de lavar for movida ou mantida. Os sinais de um problema emergente podem ser visuais, acústicos ou táteis, e todos devem ser tratados sem demora. Se um plugue ou a placa da tomada estiver quente ao toque durante ou após o ciclo de lavagem, isso significa que há uma resistência elétrica, o que indica contatos soltos, contatos da tomada danificados ou um plugue inserido incorretamente. Devido à resistência elétrica, a conexão aquece, e o calor piora a conexão, levando à possibilidade de uma tomada derretida ou até um incêndio. O zumbido ou estalo vindo da tomada ou do plugue indica possível arco elétrico (uma descarga elétrica entre duas extremidades de uma lacuna na conexão do circuito); para continuar usando o aparelho, a tomada deve ser desligada, o plugue removido e a tomada substituída.
Os sinais de descoloração ou cheiro de queimado ao redor ou na tomada ou plugue são situações de emergência: o produto deve ser desligado e somente eletricistas licenciados estão autorizados a verificar a tomada, a fiação e o aparelho antes de ligá-lo novamente. Um plugue que parece muito solto na tomada ou que cai sozinho da tomada indica que a tomada perdeu tensão e deve ser reparada. Para um guia passo a passo do processo de substituição, nosso artigo sobre como substituir uma tomada de parede danificada cobre o procedimento seguro desde o isolamento até o teste final.
E se a máquina de lavar estiver em um país diferente? Voltagem, tipo de plugue e padrões de tomada
Se você quiser ligar sua máquina de lavar que comprou no Reino Unido, verifique primeiro a voltagem (230 volts), frequência (50 Hz) e tipo de plugue (BS 1363) que ela possui. Uma máquina de lavar na América do Norte utiliza apenas 120 volts, e seu plugue elétrico emprega a configuração NEMA 5‑15P (comum de duas lâminas com terra) ou NEMA 5‑20P (plugue de 20 amperes que inclui lâmina neutra). A tomada elétrica usada deve ser do tipo NEMA 5‑15R ou 5‑20R, e estar em um circuito elétrico especial que forneça pressão de 20 amperes, protegido pelo GFCI (Ground Fault Circuit Interrupter, equipamento equivalente ao RCD na América do Norte), se a tomada estiver localizada em uma lavanderia, porão ou qualquer lugar em conexão com água. Na Europa continental, a voltagem padrão é 230 volts e o plugue elétrico usado é do tipo C, E ou F dependendo do país específico.
A tomada aqui requer classificação de 16 amperes, e deve ser protegida por RCD classificado em 30mA. Existem vários detalhes na placa de identificação da máquina de lavar que são importantes antes de tentar a troca de tais máquinas. Para um guia completo sobre as diferenças de voltagem entre o Reino Unido e os EUA e como elas afetam os aparelhos, nosso artigo sobre Tensão do Reino Unido vs Tensão dos EUA explica as razões históricas para os diferentes padrões e as implicações práticas para cada aparelho na casa.
Perguntas Frequentes
Onde colocar uma tomada para máquina de lavar roupa?
A tomada da máquina de lavar deve ser instalada de modo que fique a 30 cm horizontalmente da pia ou de qualquer fonte de água, acima da área de trabalho para fácil acesso, e posicionada de forma que o cabo de alimentação da máquina de lavar não precise ser esticado para alcançar a tomada. A tomada não deve ser colocada atrás da máquina de lavar ou em qualquer armário ou local inacessível onde vazamento de água de qualquer fonte possa afetá-la diretamente. No Reino Unido, a unidade de conexão com fusível com interruptor (FCU) instalada acima da área de trabalho, com o aparelho ligado diretamente, é a opção preferida.
Quais são as precauções de segurança para plugue e tomada?
Abaixo estão as medidas de segurança importantes a serem observadas ao usar um plugue e uma tomada. Primeiro, o plugue deve estar devidamente posicionado e fixado; segundo, não se deve sobrecarregar a tomada com vários adaptadores e extensões; terceiro, tanto o plugue quanto a tomada devem ser verificados periodicamente quanto a sinais de superaquecimento, descoloração ou cheiro de queimado; quarto, a tomada deve ser equipada com o sistema RCD; e quinto, qualquer tomada defeituosa que esteja solta, faça barulho ou apresente danos visíveis deve ser substituída. Ao remover o plugue da tomada, certifique-se de segurar apenas o corpo do plugue e não puxar o fio.
Quais são as precauções de segurança para a máquina de lavar?
As principais medidas de segurança ao usar a máquina de lavar incluem: conectar a máquina a um circuito separado que possua RCD; colocar a tomada ou a FCU em um local seco e seguro, longe da água; verificar as mangueiras de entrada e saída quanto a rachaduras e vazamentos; evitar o uso da máquina sem supervisão sempre que possível; verificar o plugue, a tomada e o cabo quanto a superaquecimento/danos. Quando uma casa fica desocupada por algum tempo, a máquina de lavar deve ser isolada pelo interruptor ou pela unidade de consumo.
É possível ligar uma máquina de lavar em uma tomada normal no Reino Unido?
Certamente, no Reino Unido, uma máquina de lavar pode ser ligada em qualquer tomada BS 1363 de 13 amperes normal, desde que esteja devidamente protegida com RCD, colocada em local seguro e afastada de fontes de água, segura e funcional, e não esteja em um circuito que será sobrecarregado pela operação da máquina. No entanto, a situação ideal seria usar um circuito dedicado para sua máquina de lavar, ou pelo menos, não ter essa configuração no mesmo circuito com outros aparelhos que consumam alta corrente ao mesmo tempo, para evitar disparos falsos.
Referências
- IET — BS 7671 Requisitos para Instalações Elétricas (Regulamentos de Fiação IET). O padrão nacional do Reino Unido que rege a instalação de tomadas, proteção RCD e a localização de equipamentos elétricos em cozinhas e ambientes com fontes de água.
- Electrical Safety Foundation International (ESFI) — Segurança Elétrica em Cozinhas e Lavanderias. Orientação ao consumidor sobre a instalação segura e uso de aparelhos elétricos em cozinhas e áreas de lavanderia, incluindo proteção RCD/GFCI e posicionamento de tomadas.
- BSI — BS 1363 Padrão para Plugues e Tomadas do Reino Unido. A norma britânica que define a tomada com interruptor, fusível e obturador que é o padrão para todas as instalações domésticas no Reino Unido, incluindo a cozinha.
- Whirlpool — Instruções de Instalação e Requisitos Elétricos para Máquina de Lavar. Orientação do fabricante sobre o fornecimento elétrico, o tipo de tomada, a proteção do circuito e o local de instalação para máquinas de lavar residenciais.
A máquina de lavar na cozinha é uma conveniência da qual milhões de residências dependem — mas também é um aparelho de alta potência, conectado à água, que produz vibração e exige um nível de segurança elétrica além do que uma tomada padrão de cozinha, instalada há décadas para uma torradeira ou uma chaleira, pode fornecer. É necessário instalar a tomada no local exigido, que esteja a uma distância segura da acessibilidade à umidade, e com posicionamento adequado da tomada. A fiação também deve ser adequada; deve conectar-se diretamente à tomada ou, pelo menos, não deve conectar a máquina de lavar à micro-ondas. O tipo de proteção também deve ser considerado; pode ser um RCD testado de 30 mA que desarma automaticamente se uma pessoa sofrer eletrocussão ou entrar em contato com uma fuga elétrica. Além disso, é necessário instalar a fiação corretamente. É melhor ter uma unidade de conexão com fusível e ligação fixa para evitar que a tomada se torne um ponto de falha aqui. É obrigatório manter todo o conjunto e renová-lo ao primeiro sinal de mau funcionamento, que pode ser calor excessivo, som de zumbido ou marcas de queimadura. A GOG Electric fabrica plugues com interruptor e tomadas protegidas por RCD que estão em conformidade com os padrões de segurança e são necessários para equipamentos eletrônicos em nosso dia a dia.
